Насос трубопроводы (3) — HITACHI SCX300-C

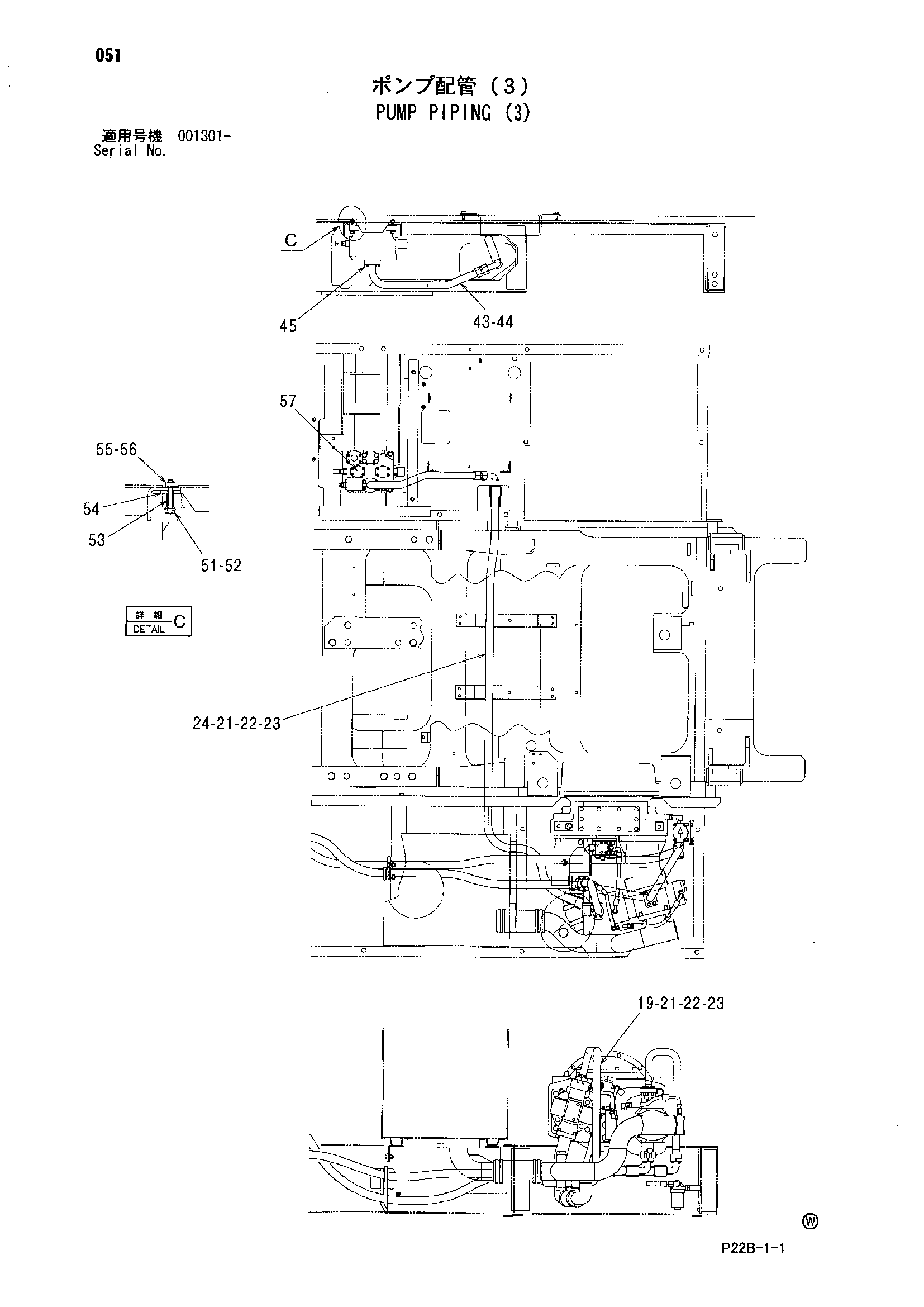

Заводская схема «Насос трубопроводы (3)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 8097895 | Трубка | 1 |
| 21 | 966993 | Уплотнительное кольцо | 2 |
| 22 | 962453 | Разъёмный фланец | 4 |
| 23 | M341030 | Болт с внутренним шестигранником | 8 |
| 24 | 4623991 | Шланг | 1 |
| 43 | 8030870 | Трубка | 1 |
| 44 | A811040 | Уплотнительное кольцо | 1 |
| 45 | M341236 | Болт с внутренним шестигранником | 4 |
| 51 | J901060 | Болт | 3 |
| 52 | A590110 | Плоская шайба | 3 |
| 53 | 4172242 | Резиновая втулка | 3 |
| 54 | 4172243 | Резиновая прокладка | 3 |
| 55 | J217083 | Шайба | 3 |
| 56 | M660010 | U-образная гайка | 3 |
| 57 | 4366851 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
