Гидромотор плунжер (поворот) — HITACHI SCX300-C

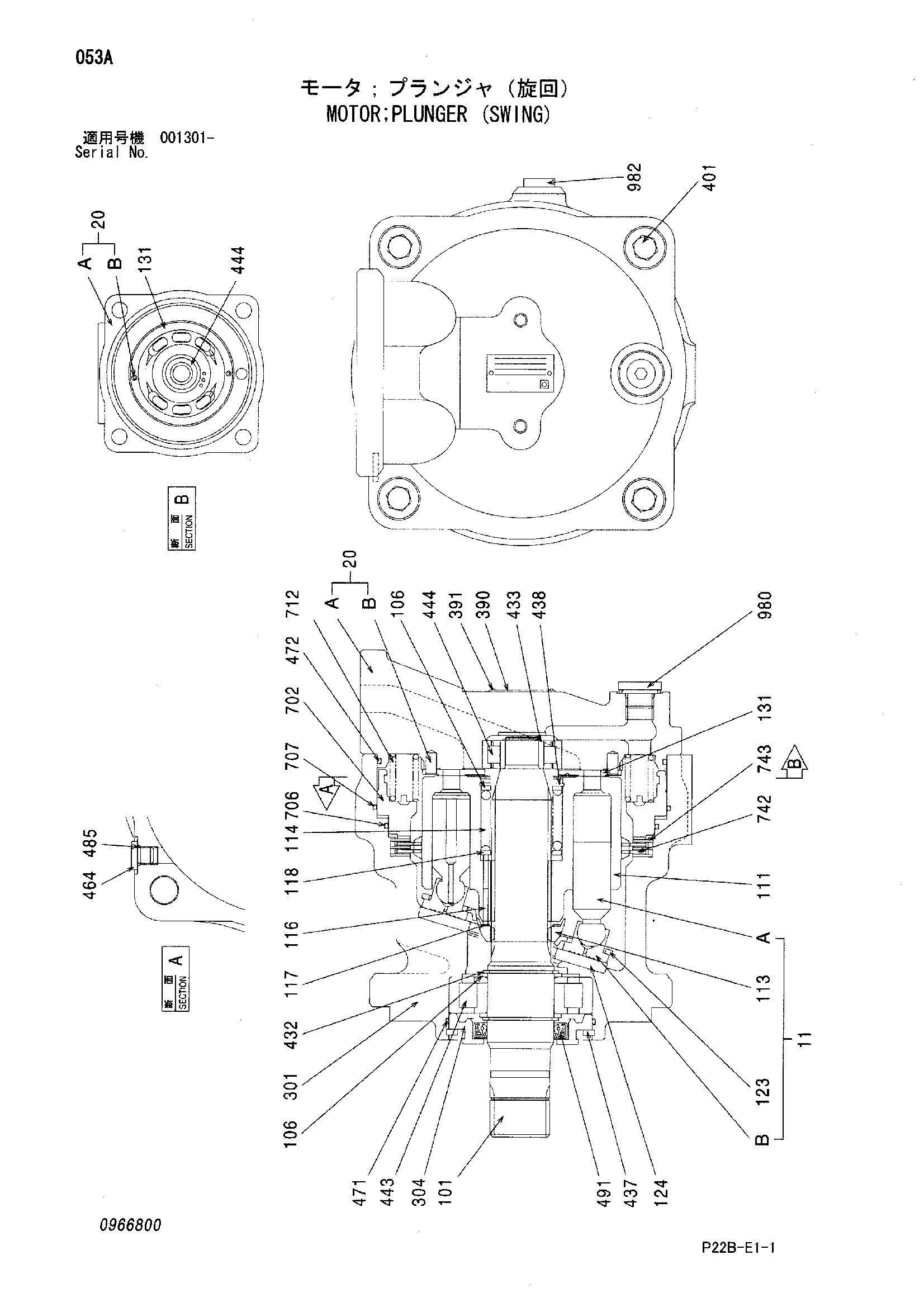

Заводская схема «Гидромотор плунжер (поворот)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4354874 | Гидромотор плунжер | 1 | |
| 11 | 0365401 | Поршень дополнительный | 9 |
| 20 | 0747301 | Крышка клапан | 1 |
| 101 | 0966802 | Вал | 1 |
| 106 | 0365405 | Проставка | 3 |
| 111 | 0365406 | Гидроцилиндр | 1 |
| 113 | 0365407 | Втулка | 1 |
| 114 | 0365408 | Пружина | 1 |
| 116 | 0365409 | Шток пусх | 12 |
| 117 | 0365410 | Проставка | 1 |
| 118 | 0365411 | Проставка | 1 |
| 123 | 0803005 | Фиксатор | 1 |
| 124 | 0365413 | Пластина | 1 |
| 131 | 0747303 | Пластина | 1 |
| 301 | 0966803 | Корпус | 1 |
| 304 | 0365416 | Крышка | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0365417 | Болт с внутренним шестигранником | 4 |
| 432 | 991345 | Стопорное кольцо | 2 |
| 433 | 0747305 | Стопорное кольцо | 1 |
| 437 | 973069 | Стопорное кольцо | 1 |
| 438 | 931346 | Стопорное кольцо | 1 |
| 443 | 0353316 | Роликовый подшипник | 1 |
| 444 | 0747306 | Игольчатый подшипник | 1 |
| 464 | 0629404 | Пробка | 1 |
| 471 | A811110 | Уплотнительное кольцо | 1 |
| 472 | 0496103 | Уплотнительное кольцо | 1 |
| 485 | 957366 | Уплотнительное кольцо | 1 |
| 491 | 0251914 | Масляное уплотнение | 1 |
| 702 | 0803010 | Поршень | 1 |
| 706 | 0365326 | Уплотнительное кольцо | 1 |
| 707 | 0365427 | Уплотнительное кольцо | 1 |
| 712 | 0747307 | Пружина тормоз | 24 |
| 742 | 0365428 | Пластина | 2 |
| 743 | 0365429 | Пластина | 3 |
| 980 | 0628704 | Пробка | 1 |
| 982 | 0628705 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
