Пилотный клапан — HITACHI SCX300-C

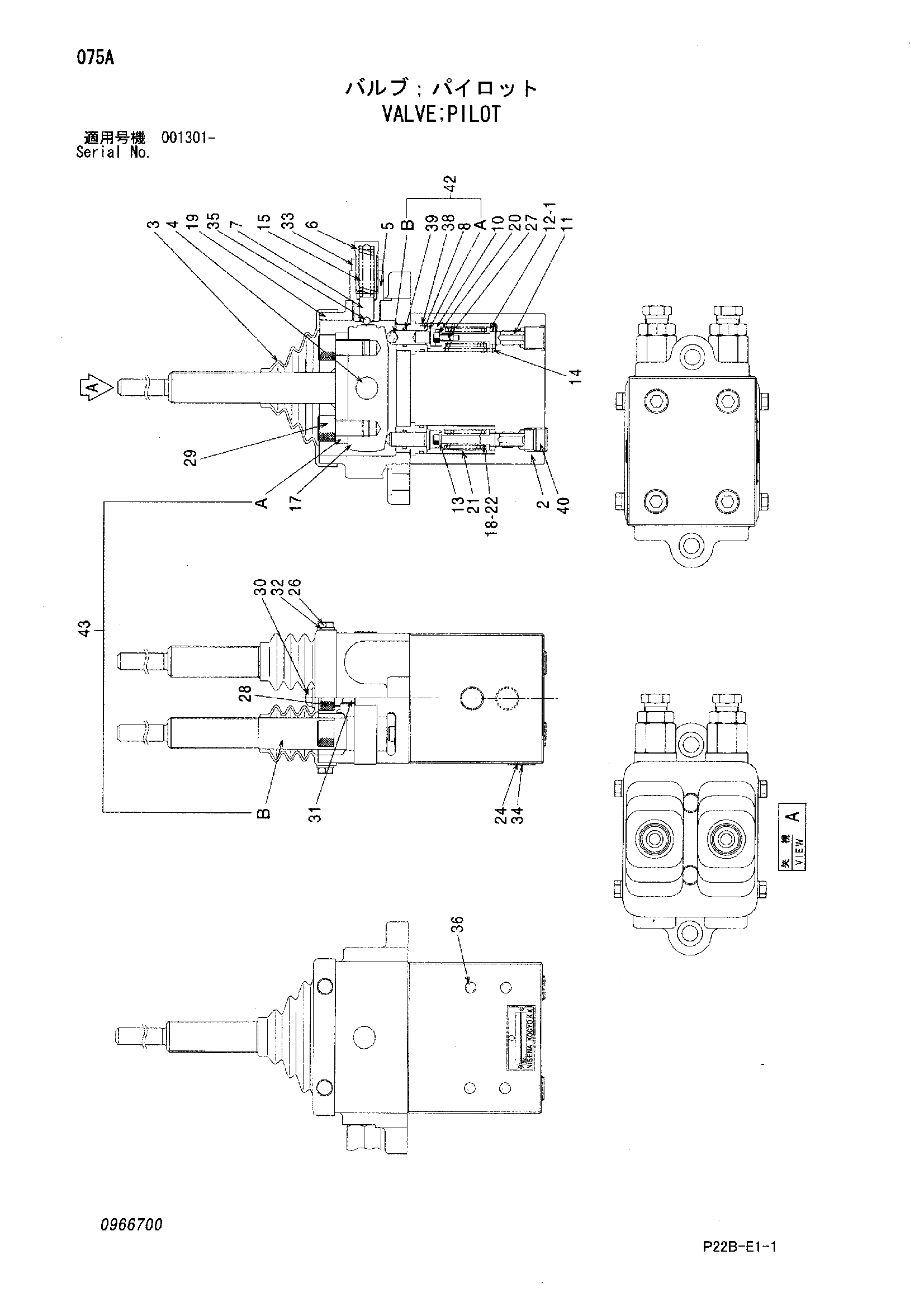

Заводская схема «Пилотный клапан» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4307109	Пилотный клапан	1
1	0348002	Регулировочная шайба	4
3	0348017	Крышка	1
4	0250306	Палец	1
5	0348004	Направляющая	2
6	0348005	Винт регулировочный	2
7	0348006	Держатель шарик	2
8	0250307	Втулка	4
10	0250309	Направляющая пружины	4
12	0250311	Держатель пружина	4
13	0250312	Шайба	2
14	0250313	Пружина	2
15	0348011	Пружина	2
17	0348014	Кулачок	2
18	0348015	Пружина	2
19	0250402	Корпус	1
20	0348012	Ограничитель	2
21	0348013	Втулка	2
22	0348016	Пружина	2
26	0228910	Болт	4
27	0228904	Болт с внутренним шестигранником	4
28	0228905	Болт с внутренним шестигранником	2
29	M341220	Болт с внутренним шестигранником	4
30	0250319	Винт	2
31	0228908	Винт	1
32	0297802	Шайба	6
33	0155122	Гайка	2
34	0966704	Приводной винт	2
35	0228903	Стальной шарик	2
36	0228705	Стальной шарик	4
38	954495	Уплотнительное кольцо	4
39	0228902	Уплотнение	4
40	94-2012	Пробка	2
42	0250320	Пусхер в сборе	4
43	0966706	Рычаг в сборе	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
