Рама крышка — HITACHI SCX300-C

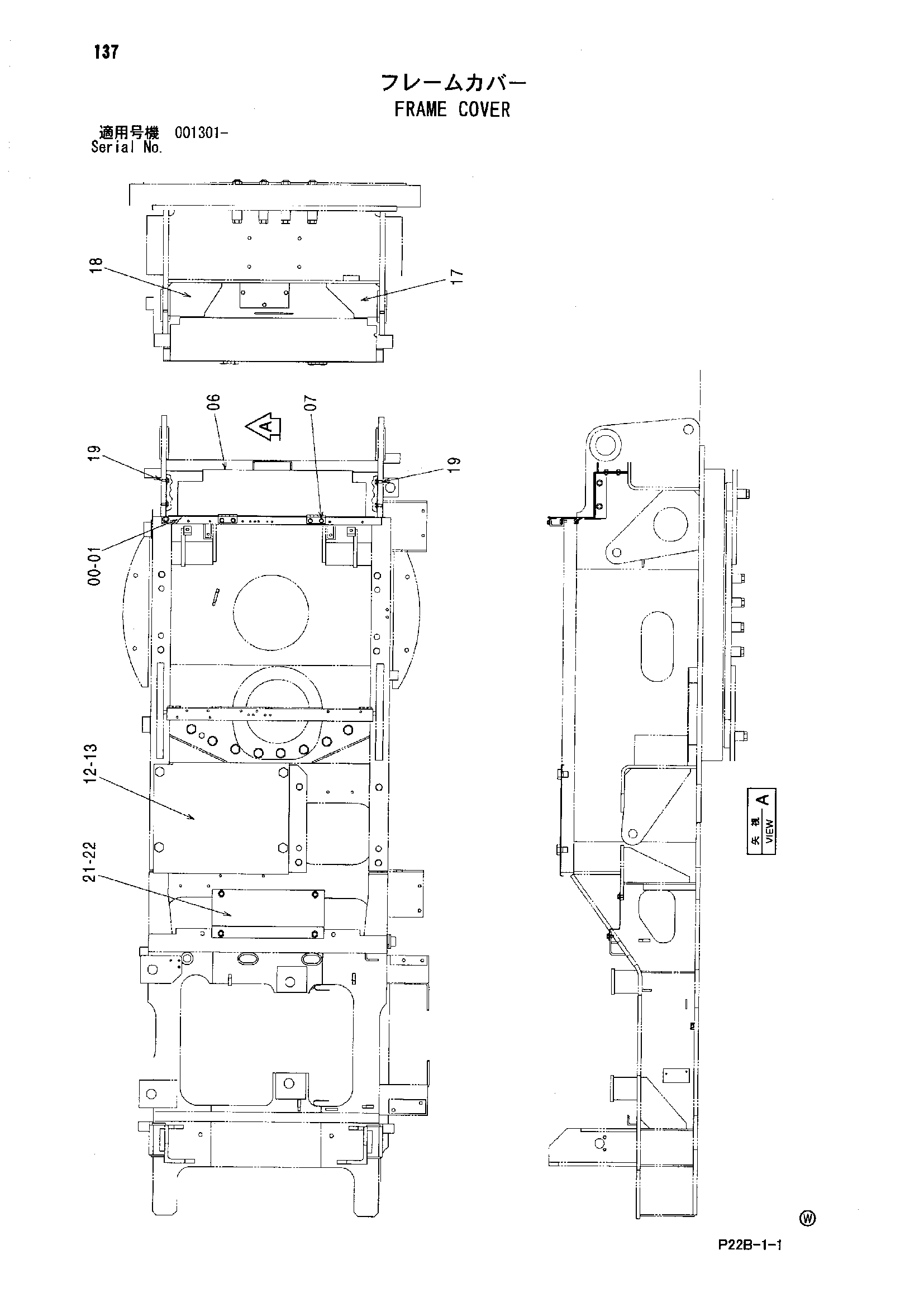

Заводская схема «Рама крышка» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052593 | Стойка | 1 |
| 01 | J281230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 06 | 7015442 | Крышка передний | 1 |
| 07 | J271016 | Болт с шайбой | 4 |
| 07A | J901016 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 12 | 4203463 | Крышка | 1 |
| 13 | J833040 | Болт | 4 |
| 17 | 8032181 | Кронштейн | 1 |
| 18 | 8032182 | Кронштейн | 1 |
| 19 | J281230 | Болт с шайбой | 4 |
| 19A | J901230 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 21 | 3102624 | Крышка | 1 |
| 22 | J281225 | Болт с шайбой | 4 |
| 22A | J901225 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
