Крышка (1) — HITACHI SCX300-C

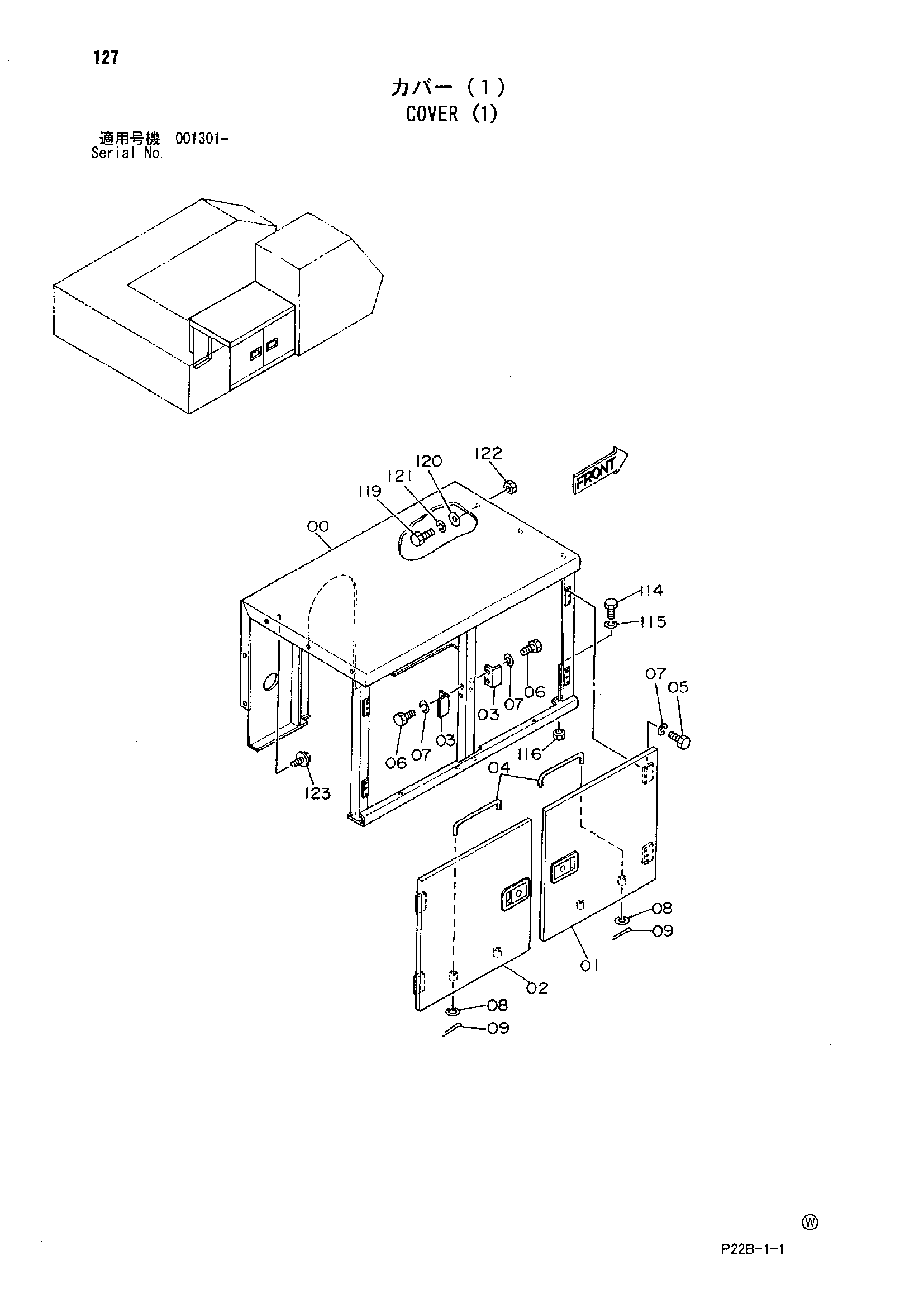

Заводская схема «Крышка (1)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006875 | Крышка R | 1 |
| 01 | 7046575 | Дверь | 1 |
| 02 | 7046576 | Дверь | 1 |
| 03 | 4140949 | Замок | 2 |
| 04 | 4140948 | Стойка | 2 |
| 05 | J901030 | Болт | 12 |
| 06 | J901025 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 16 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | A762013 | Шплинт | 2 |
| 114 | J901630 | Болт | 7 |
| 115 | A590916 | Пружинная шайба | 7 |
| 116 | J950016 | Гайка | 7 |
| 119 | J901025 | Болт | 3 |
| 120 | J217083 | Шайба | 3 |
| 121 | A590910 | Пружинная шайба | 3 |
| 122 | J950010 | Гайка | 3 |
| 123 | J281025 | Болт с шайбой | 5 |
| 123A | J901025 | Болт | 1 |
| 123B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
