Нижняя защита — HITACHI SCX300-C

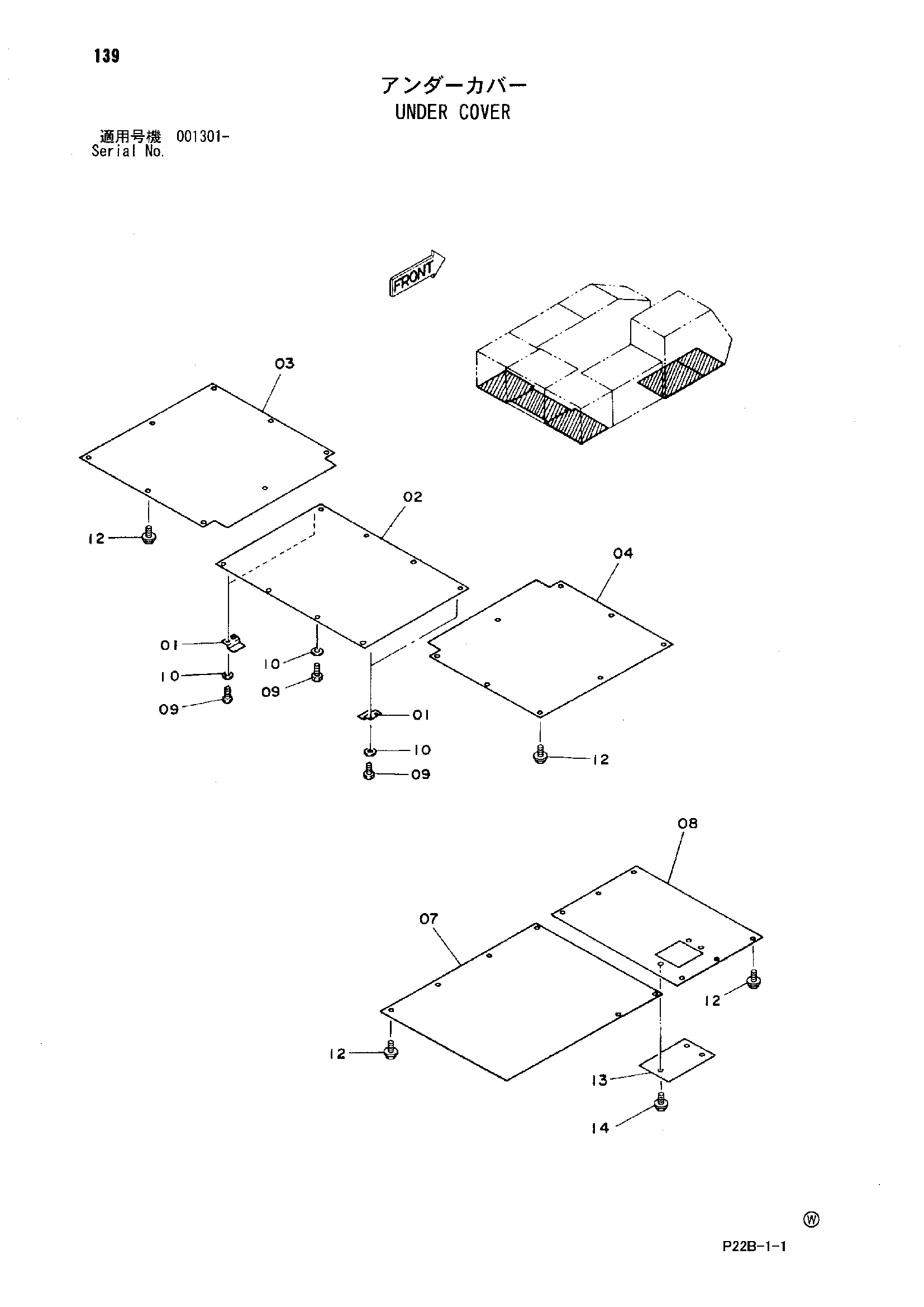

Заводская схема «Нижняя защита» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4142928 | Кронштейн | 6 |
| 02 | 4622749 | Крышка (A) | 1 |
| 03 | 4623030 | Крышка (B) | 1 |
| 04 | 4142931 | Крышка (C) | 1 |
| 07 | 4165673 | Крышка (D) | 1 |
| 08 | 9721430 | Крышка (E) | 1 |
| 09 | J901225 | Болт | 18 |
| 10 | J222012 | Шайба | 18 |
| 12 | J271225 | Болт с шайбой | 29 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4165671 | Крышка | 1 |
| 14 | J260614 | Болт с шайбой | 3 |
| 14A | J900614 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
