Платформа (правый) — HITACHI SCX300-C

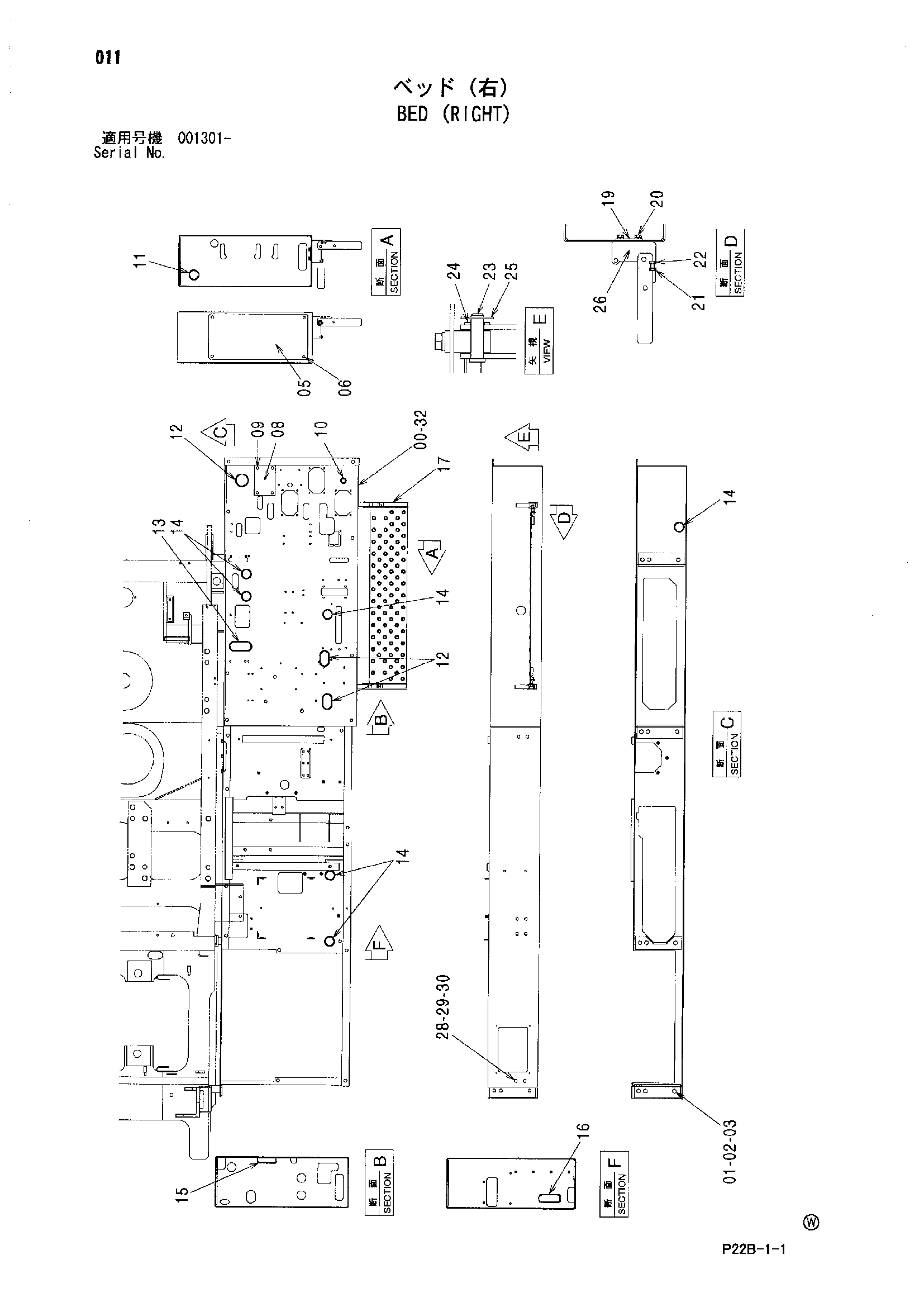

Заводская схема «Платформа (правый)» для HITACHI SCX300-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002072 | Платформа (правый) | 1 |
| 01 | J901640 | Болт | 12 |
| 02 | A590116 | Плоская шайба | 12 |
| 03 | A590916 | Пружинная шайба | 12 |
| 05 | 4156302 | Крышка | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4171587 | Крышка | 1 |
| 09 | J271020 | Болт с шайбой | 4 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4187274 | Резиновая втулка | 1 |
| 11 | 4158638 | Защитный кожух | 1 |
| 12 | 4158634 | Защитный кожух | 3 |
| 13 | 4158636 | Защитный кожух | 1 |
| 14 | 4158635 | Защитный кожух | 6 |
| 15 | 4158637 | Защитный кожух | 1 |
| 16 | 4171954 | Защитный кожух | 1 |
| 17 | 7044641 | Ступень | 1 |
| 19 | 4340080 | Пластина | 2 |
| 20 | J271225 | Болт с шайбой | 4 |
| 20A | J901225 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J901240 | Болт | 2 |
| 22 | J950012 | Гайка | 2 |
| 23 | 4338267 | Палец | 2 |
| 24 | A590116 | Плоская шайба | 2 |
| 25 | 4022700 | Стопорный палец | 2 |
| 26 | 4624390 | Кронштейн | 2 |
| 28 | J901225 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 30 | J950012 | Гайка | 8 |
| 32 | 2051705 | Дополнительный платформа | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
