Управление короб (правый) — HITACHI SCX300

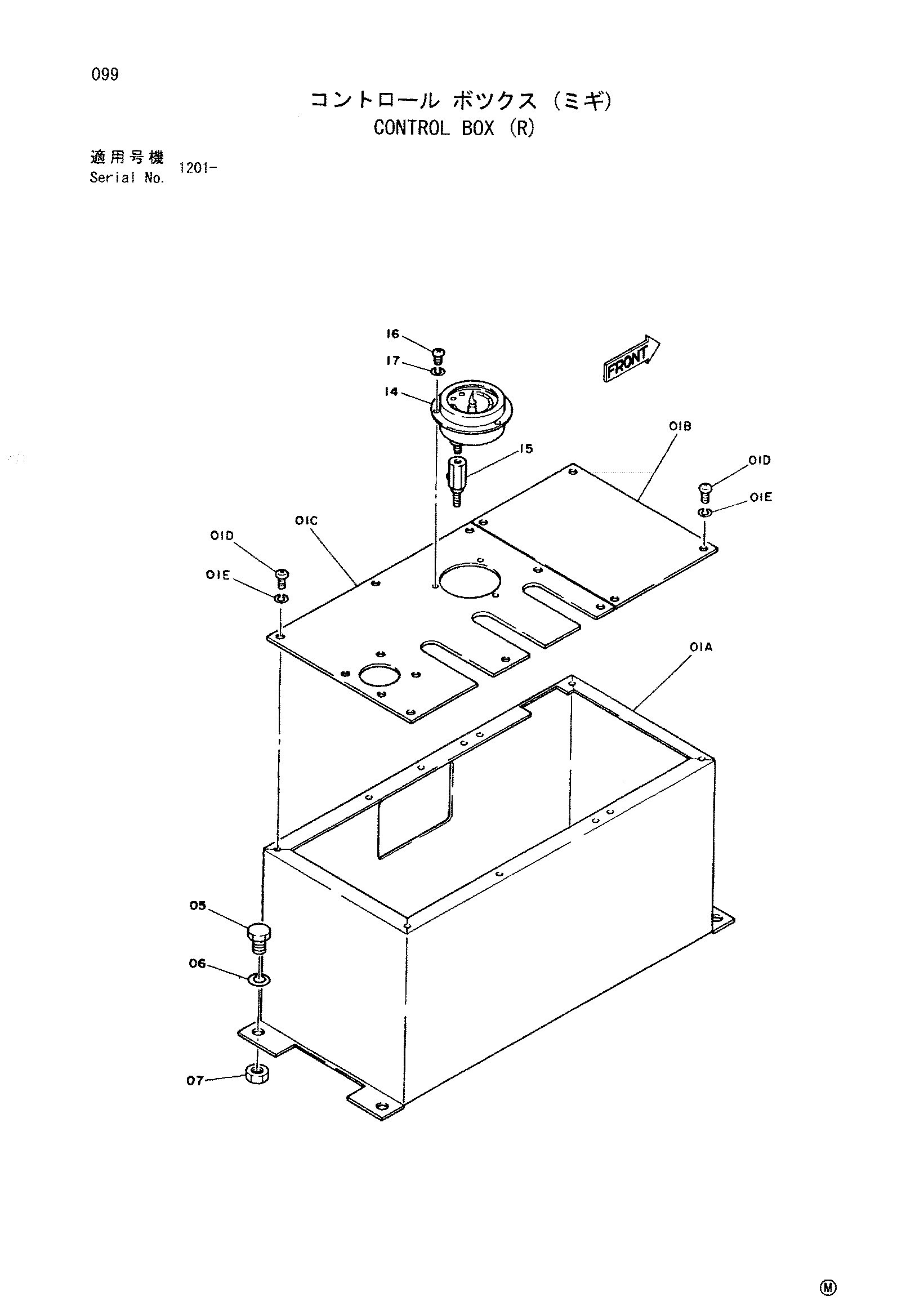

Заводская схема «Управление короб (правый)» для HITACHI SCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01A-	9083660	Стойка в сборе	1
01A	7020356	Стойка	1
01B	4203807	Крышка	1
01C	8028948	Крышка	1
01D	J650620	Винт	11
01E	J250006	Плоская шайба	11
05	J901020	Болт	4
06	A590910	Пружинная шайба	4
07	J950010	Гайка	4
14	4172912	Указатель прес.	1
15	4151610	Амортизатор	1
16	J850416	Винт	3
17	J251004	Пружинная шайба	3

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
