Тормоз рычаг дополнительный. подъёмный механизм (2) — HITACHI SCX300

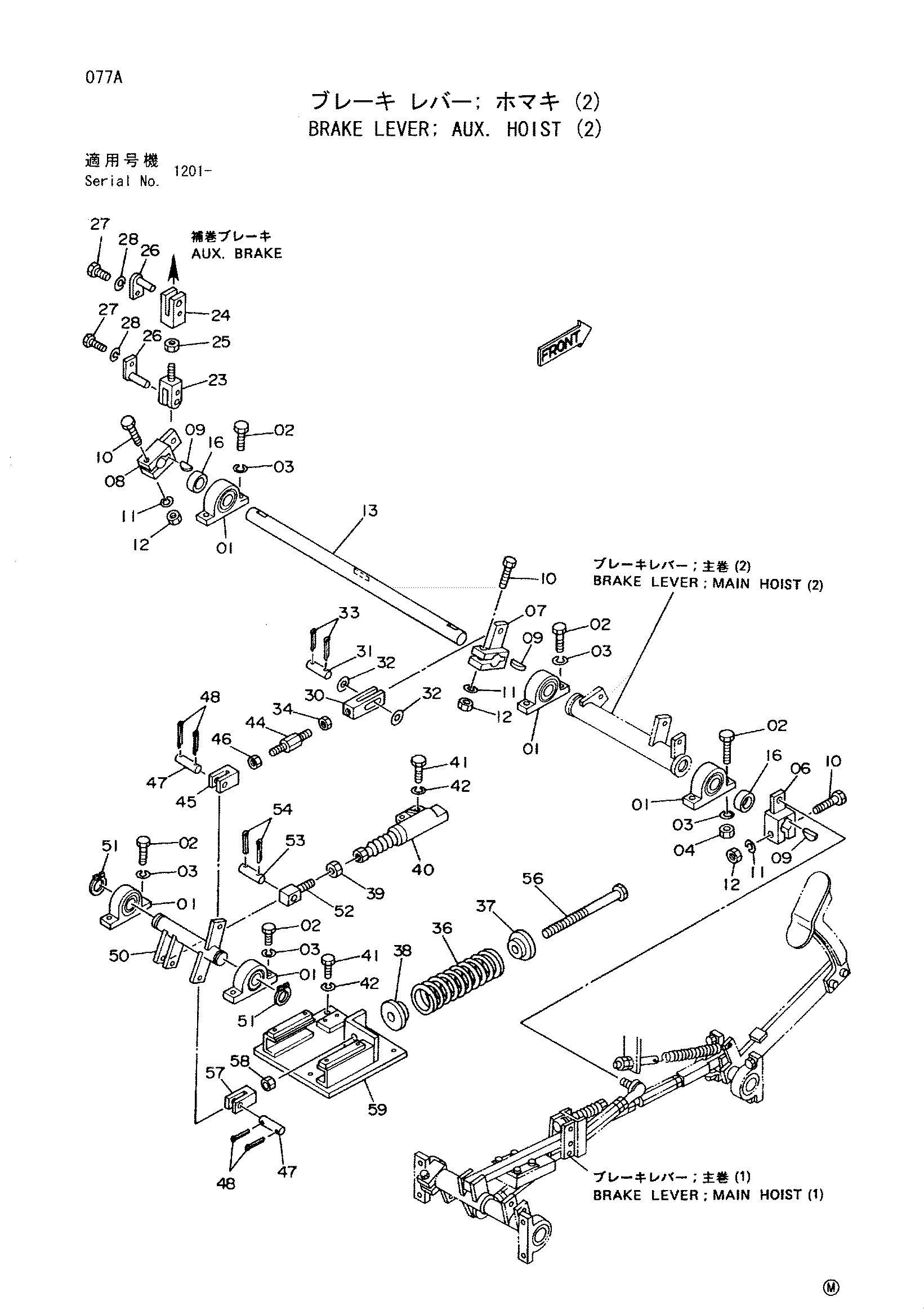

Заводская схема «Тормоз рычаг дополнительный. подъёмный механизм (2)» для HITACHI SCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 942014 | Блок | 5 |
| 02 | J901245 | Болт | 10 |
| 03 | A590912 | Пружинная шайба | 10 |
| 04 | J950012 | Гайка | 2 |
| 06 | 9720047 | Рычаг | 1 |
| 07 | 9717142 | Рычаг | 1 |
| 08 | 4202333 | Рычаг | 1 |
| 09 | 41504 | Шпонка воодруфф | 3 |
| 10 | J901065 | Болт | 3 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | J950010 | Гайка | 3 |
| 13 | 3029207 | Мост | 1 |
| 16 | 4157369 | Проставка | 2 |
| 23 | 4204688 | Концевой вилка | 1 |
| 24 | 4204686 | Концевой вилка | 1 |
| 25 | J953020 | Гайка | 1 |
| 26 | 9741225 | Палец | 2 |
| 27 | J901220 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 30 | 4142244 | Концевой вилка | 1 |
| 31 | 4204682 | Палец | 1 |
| 32 | A590114 | Плоская шайба | 2 |
| 33 | A764020 | Шплинт | 2 |
| 34 | M581411 | Гайка | 1 |
| 36 | 4079631 | Пружина | 1 |
| 37 | 4091729 | Сиденье | 1 |
| 38 | 4091726 | Сиденье | 1 |
| 39 | M501411 | Гайка | 1 |
| 40 | 4325999 | Гидроцилиндр. масляный | 1 |
| 41 | J901235 | Болт | 6 |
| 42 | A590912 | Пружинная шайба | 6 |
| 44 | 4142248 | Шток | 1 |
| 45 | 4137328 | Концевой вилка | 1 |
| 46 | M580014 | Гайка (левый) | 1 |
| 47 | 4204682 | Палец | 2 |
| 48 | A764020 | Шплинт | 4 |
| 50 | 9720049 | Мост | 1 |
| 51 | 929231 | Кольцо | 2 |
| 52 | 4157370 | Шток | 1 |
| 53 | 4204681 | Палец | 1 |
| 54 | A764020 | Шплинт | 2 |
| 56 | 4156483 | Болт | 1 |
| 57 | 4137316 | Концевой вилка(правый) | 1 |
| 58 | M581411 | Гайка | 1 |
| 59 | 7014118 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
