Поворот трубопроводы — HITACHI SCX300

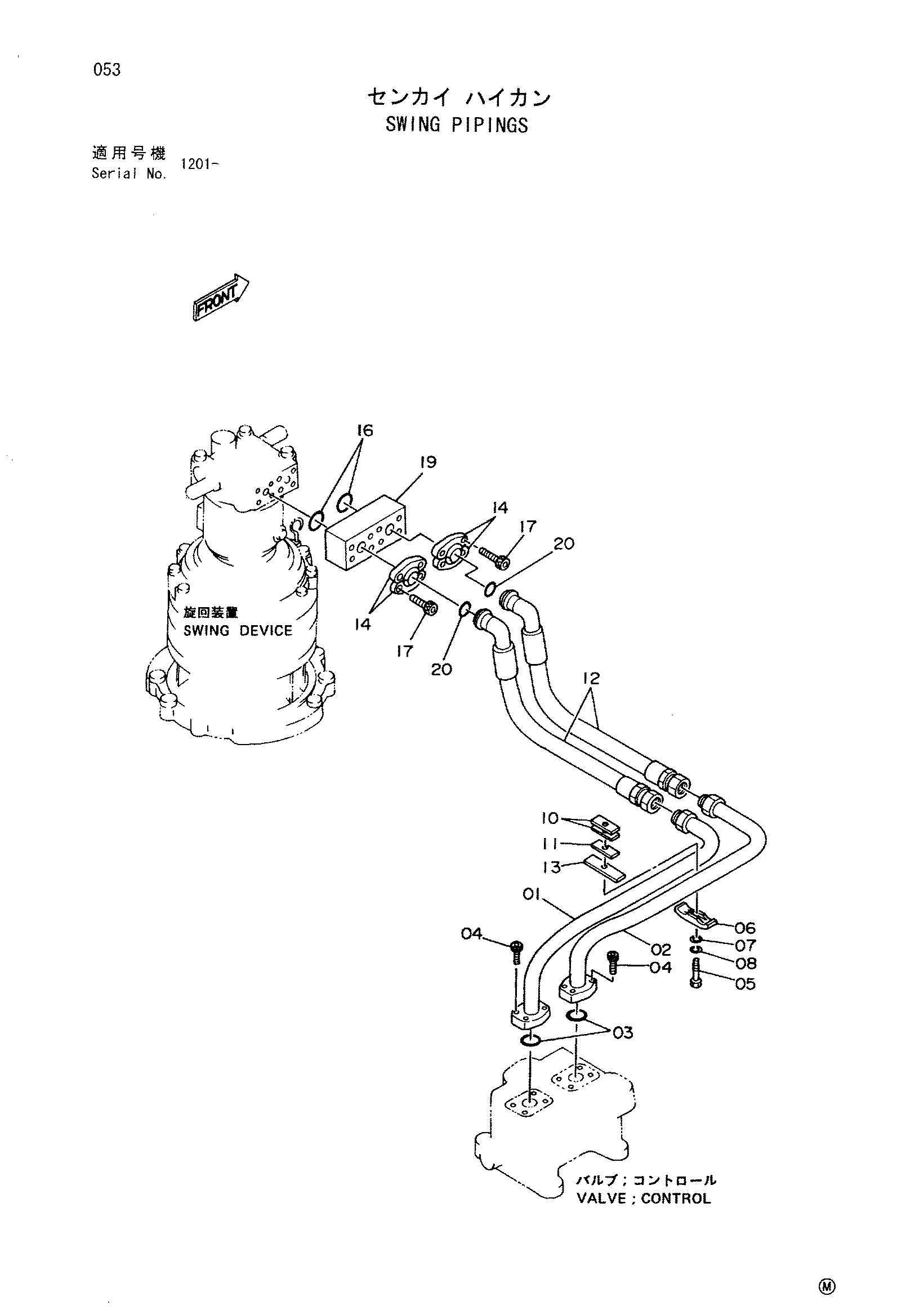

Заводская схема «Поворот трубопроводы» для HITACHI SCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8038673 | Трубка | 1 |
| 02 | 8038674 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | J901065 | Болт | 1 |
| 06 | 4053596 | Хомут трубки | 1 |
| 07 | A590110 | Плоская шайба | 1 |
| 08 | A590910 | Пружинная шайба | 1 |
| 10 | 4143200 | Сиденье 6.0 | 2 |
| 11 | 4146019 | Сиденье 2.3 | 1 |
| 12 | 4247574 | Шланг | 2 |
| 13 | 4172244 | Резиновая прокладка | 1 |
| 14 | 986910 | Разъёмный фланец | 4 |
| 16 | A811030 | Уплотнительное кольцо | 2 |
| 17 | M341071 | Болт с внутренним шестигранником | 8 |
| 19 | 4248595 | Фланец | 1 |
| 20 | 971489 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
