Верхний стрела — HITACHI SCX300

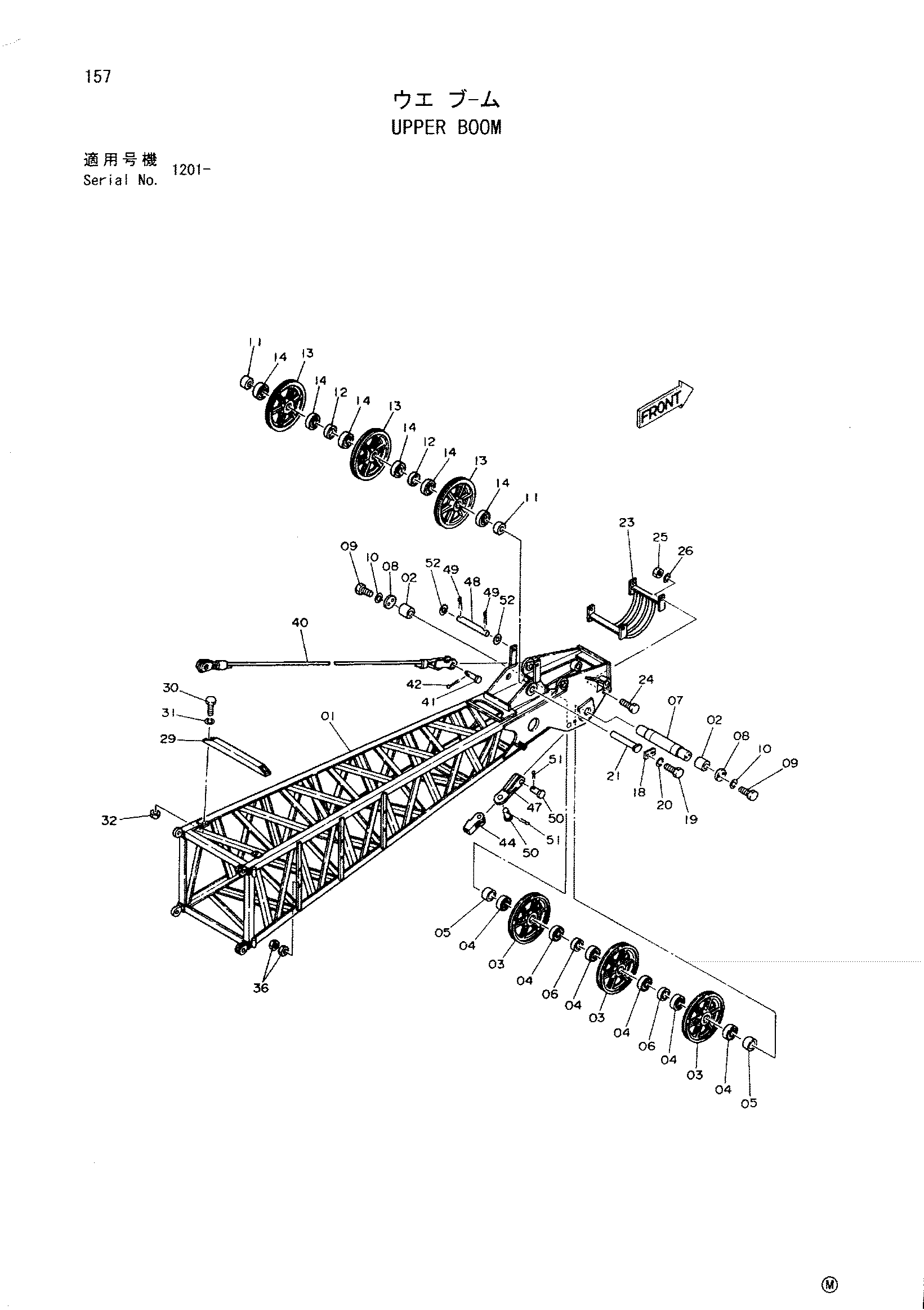

Заводская схема «Верхний стрела» для HITACHI SCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9081758 | Стрела верхний в сборе | 1 | |
| 01 | 5002325 | Стрела верхний | 1 |
| 02 | 4226762 | Проставка | 2 |
| 03 | 3038877 | Канатный блок | 3 |
| 04 | 4037728 | Шариковый подшипник | 6 |
| 05 | 4205290 | Проставка | 2 |
| 06 | 4205291 | Проставка | 2 |
| 07 | 3042853 | Мост | 1 |
| 08 | 431768 | Фиксатор | 2 |
| 09 | J901635 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 11 | 4096370 | Проставка | 2 |
| 12 | 4096369 | Проставка | 2 |
| 13 | 3020684 | Канатный блок | 3 |
| 14 | 4014636 | Шариковый подшипник | 6 |
| 18 | X4246 | Стопорная пластина | 1 |
| 19 | J901220 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 21 | 4091885 | Мост | 1 |
| 23 | 7021754 | Направляющая каната | 1 |
| 24 | J912040 | Болт | 4 |
| 25 | J951020 | Гайка | 4 |
| 26 | A590920 | Пружинная шайба | 4 |
| 29 | 8010660 | Буффер | 1 |
| 30 | J901225 | Болт | 2 |
| 31 | A590912 | Пружинная шайба | 2 |
| 32 | J950012 | Гайка | 2 |
| 36 | J950010 | Гайка | 24 |
| 40 | 8051908 | Канат подвесной | 2 |
| 41 | 431756 | Палец | 2 |
| 42 | A761080 | Шплинт | 2 |
| 44 | 34217 | Разъём канат | 1 |
| 47 | 8016611 | Тяга | 1 |
| 48 | 4206205 | Палец | 1 |
| 49 | A768050 | Шплинт | 2 |
| 50 | 4116567 | Палец | 2 |
| 51 | A768071 | Шплинт | 2 |
| 52 | A590127 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
