Стрела вставка 3M — HITACHI SCX300

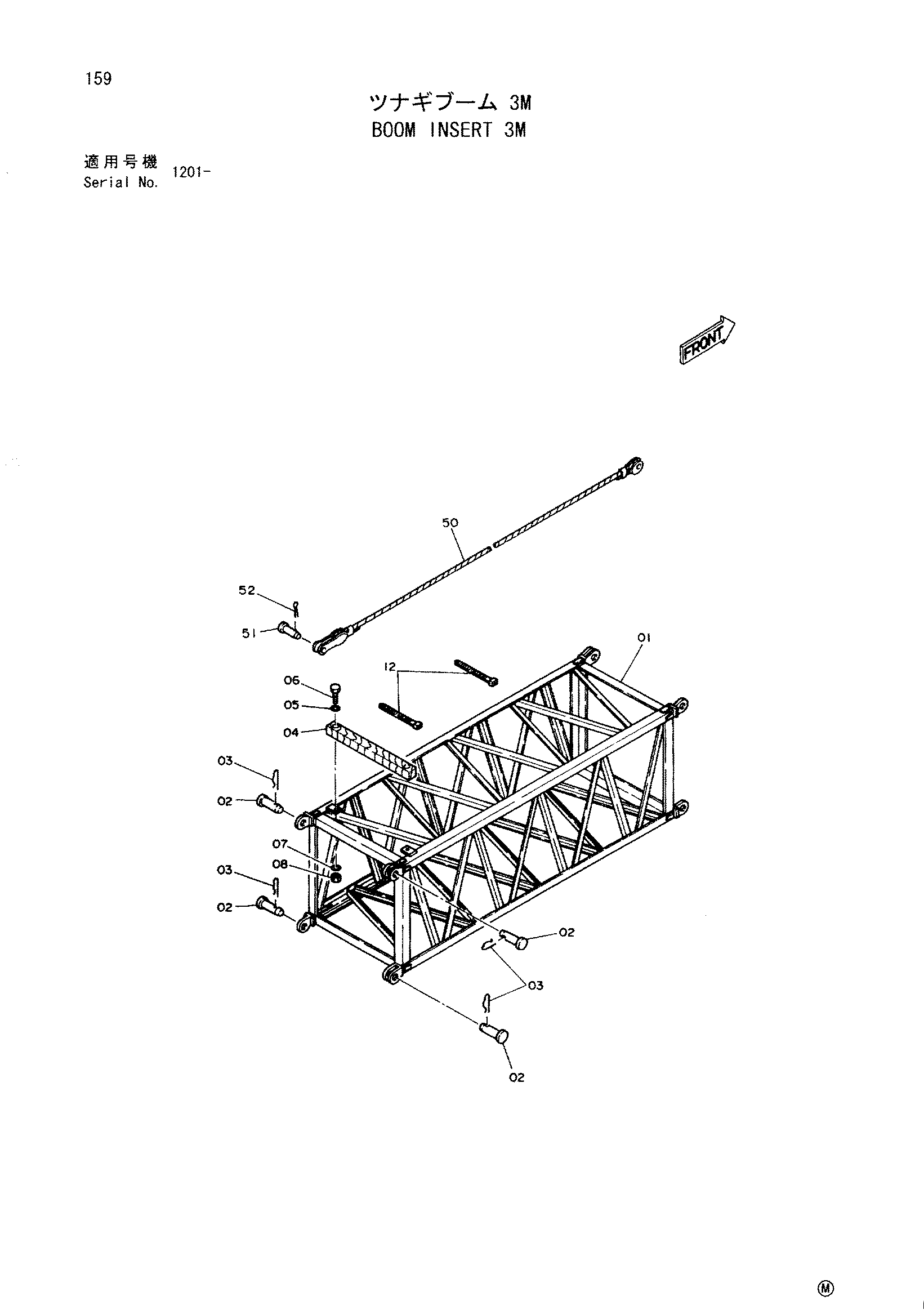

Заводская схема «Стрела вставка 3M» для HITACHI SCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-1	9082651	Стрела вставка 3M в сборе	1
01	6009427	Стрела вставка 3M	1
02	4020735	Палец	4
03	3002554	Стопорный палец	4
04	4072435	Буффер	1
05	J217084	Шайба	2
06	J901250	Болт	2
07	A590912	Пружинная шайба	2
08	J950012	Гайка	2
12	4055312	Зажим	2
50	8047026	Канат подвесной 3M	2
51	431756	Палец	2
52	A761080	Шплинт	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
