Бйпасс фильтр (двигатель масляный) — HITACHI SCX300

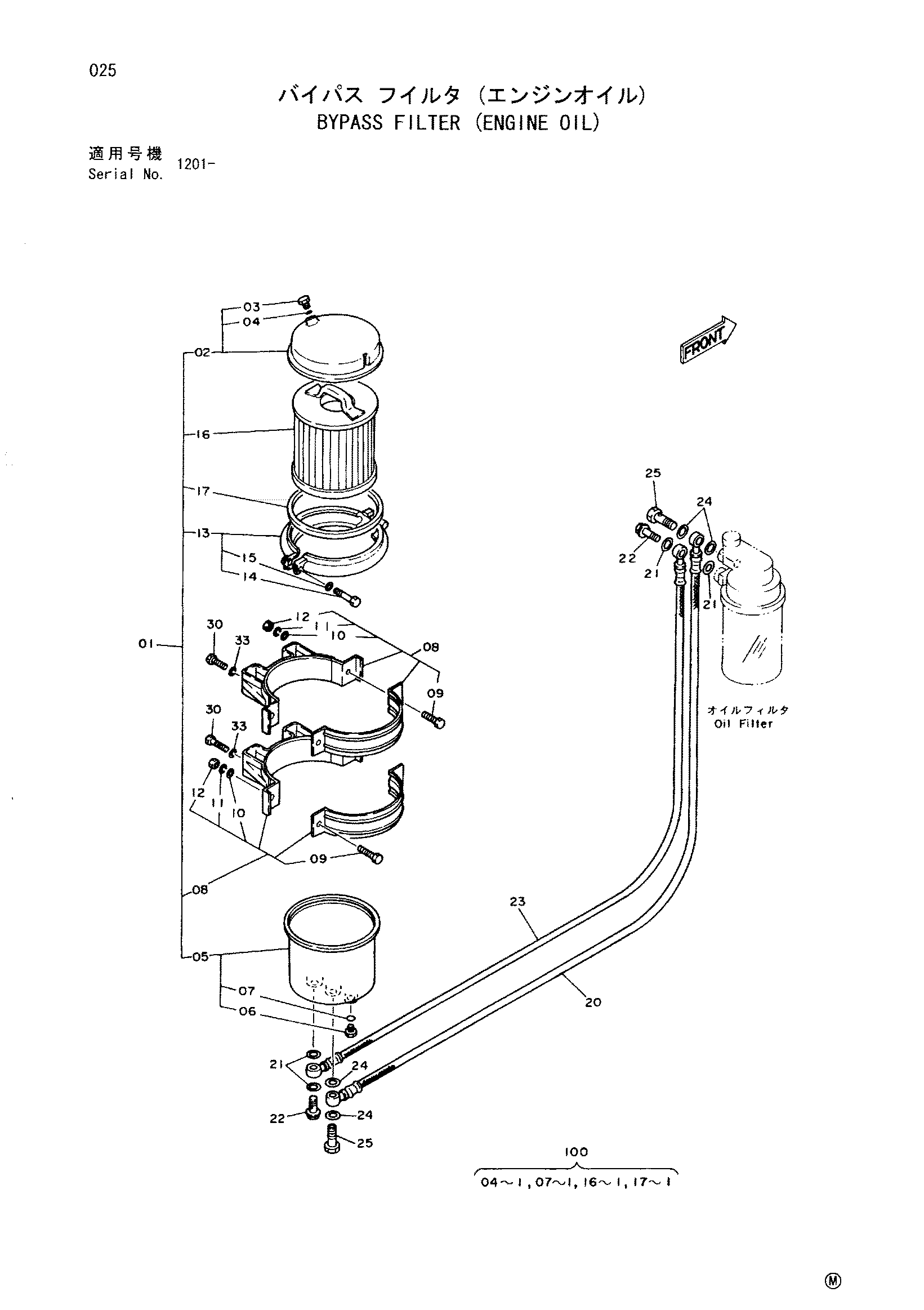

Заводская схема «Бйпасс фильтр (двигатель масляный)» для HITACHI SCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205752 | Фильтр масляный в сборе | 1 |
| 02 | 4208233 | Крышка | 1 |
| 03 | 4208238 | Пробка | 1 |
| 04 | 4208239 | Уплотнительное кольцо | 1 |
| 05 | 4208234 | Корпус | 1 |
| 06 | 4208238 | Пробка | 1 |
| 07 | 4208239 | Уплотнительное кольцо | 1 |
| 08 | 4208235 | Кронштейн | 2 |
| 09 | J901025 | Болт | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J950010 | Гайка | 2 |
| 13 | 4208236 | Хомут | 1 |
| 14 | 4208237 | Болт | 1 |
| 15 | 4208242 | Плоская шайба | 1 |
| 17 | 4208240 | Прокладка | 1 |
| 20 | 4229253 | Шланг | 1 |
| 21 | 4205753 | Шайба | 4 |
| 22 | 4205755 | Болт соединение | 2 |
| 23 | 4229252 | Шланг | 1 |
| 24 | 4205754 | Шайба | 4 |
| 25 | 4205756 | Болт соединение | 2 |
| 30 | M111020 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 100 | 4208241 | Комплект элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
