Стрела опора палец инсталл и ремове трубопроводы — HITACHI SCX2800-2

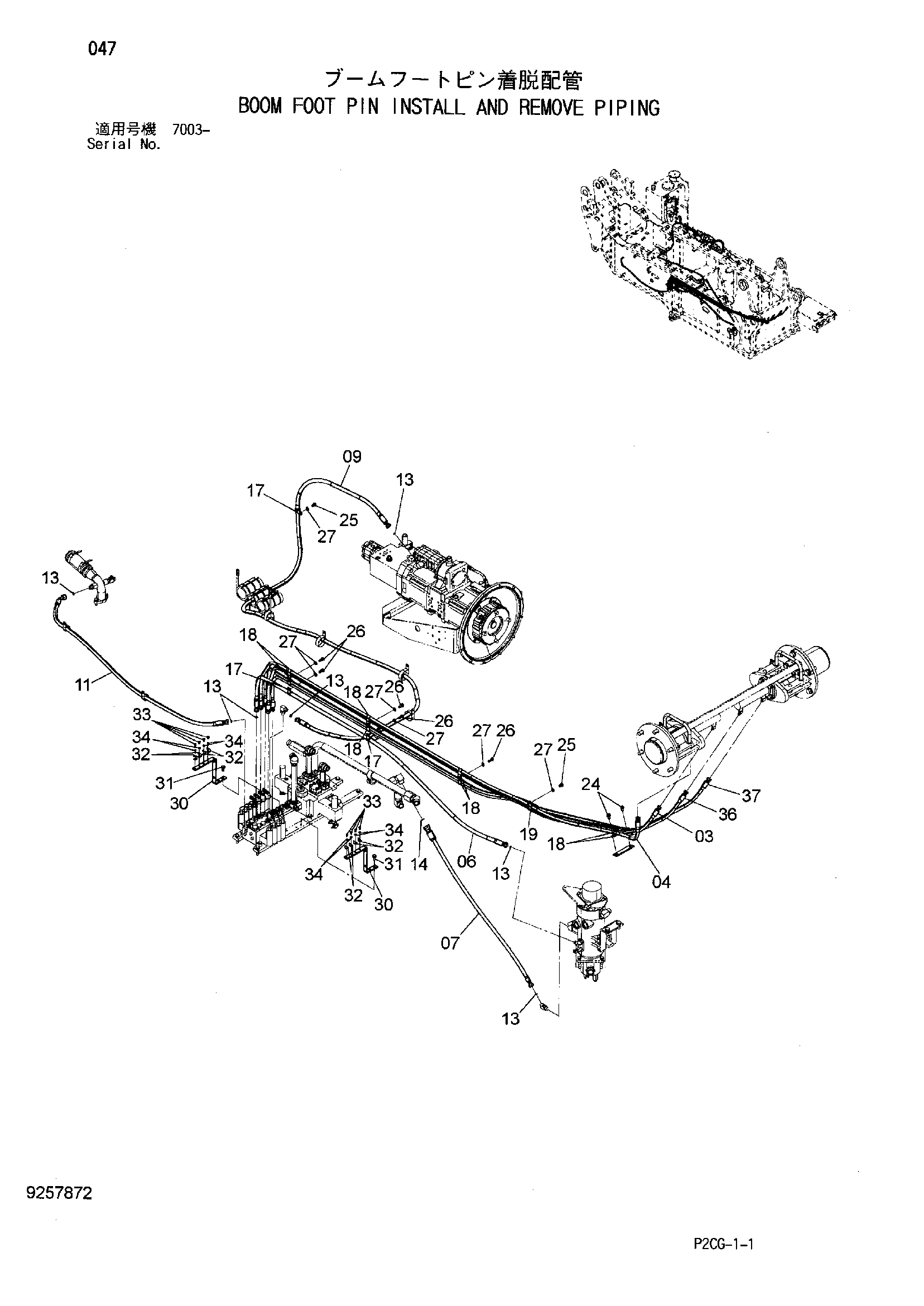

Заводская схема «Стрела опора палец инсталл и ремове трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4646729 | Шланг | 1 |
| 04 | 4646730 | Шланг | 1 |
| 06 | 4312312 | Шланг | 1 |
| 07 | 4646734 | Шланг | 1 |
| 09 | 4646735 | Шланг | 1 |
| 11 | 4661446 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 7 |
| 14 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4190277 | Зажим (диаметр. 22mm) | 3 |
| 18 | 4190282 | Зажим (диаметр. 28mmX2) | 8 |
| 19 | 4193848 | Зажим (диаметр. 45mm) | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J901016 | Болт | 2 |
| 26 | J901025 | Болт | 5 |
| 27 | A590110 | Плоская шайба | 7 |
| 30 | 4646647 | Кронштейн | 2 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4252767 | Кронштейн | 8 |
| 33 | J900612 | Болт | 8 |
| 34 | A590106 | Плоская шайба | 8 |
| 36 | 4647801 | Шланг | 1 |
| 37 | 4647802 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
