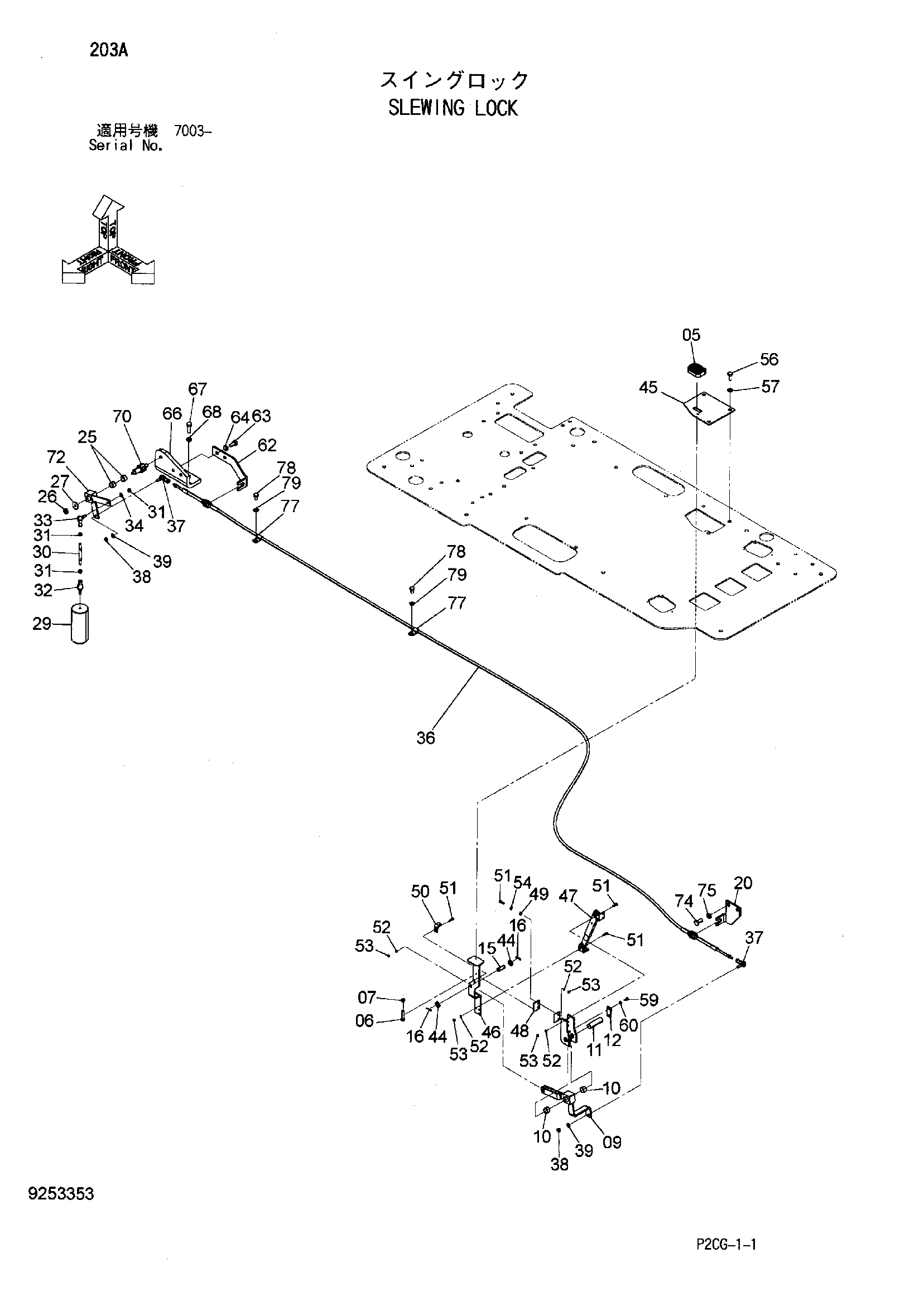

Слевинг блокировка — HITACHI SCX2800-2

Заводская схема «Слевинг блокировка» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	2050526	Крышка резиновый	1
06	J900840	Болт	1
07	J950008	Гайка	1
09	9763302	Тяга	1
10	4075781	Втулка	2
11	4607133	Палец	1
12	X4454	Стопорная пластина	1
15	4607135	Палец	1
16	A764022	Шплинт	2
20	4614674	Кронштейн	1
25	4075781	Втулка	2
26	J950010	Гайка	1
27	J217083	Шайба	1
29	4608973	Стопорный палец	1
30	4608974	Шток	1
31	J950008	Гайка	3
32	4303296	Шарнир	1
33	4056018	Шарнир	1
34	A590108	Плоская шайба	1
36	4643355	Трос управления	1
37	4056018	Шарнир	2
38	J950008	Гайка	2
39	A590108	Плоская шайба	2
44	A590112	Плоская шайба	2
45	8099041	Кронштейн	1
46	9763762	Педаль	1
47	4630665	Стойка	1
48	4630666	Пластина скольжение	1
49	4630668	Проставка	2
50	4630667	Ограничитель	1
51	J780516	Болт с внутренним шестигранником	8
52	A590905	Пружинная шайба	8
53	M500504	Гайка	8
54	A590106	Плоская шайба	2
56	J921025	Болт	3
57	A590910	Пружинная шайба	3
59	J900612	Болт	2
60	A590906	Пружинная шайба	2
62	4648500	Кронштейн	1
63	J921225	Болт	2
64	A590912	Пружинная шайба	2
66	4648499	Кронштейн	1
67	J921235	Болт	2
68	A590912	Пружинная шайба	2
70	4634833	Палец	1
72	9765630	Рычаг	1
74	J921225	Болт	2
75	A590912	Пружинная шайба	2
77	4190261	Зажим	2
78	J921016	Болт	2
79	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
