Гидроцилиндр. джакк — HITACHI SCX2800-2

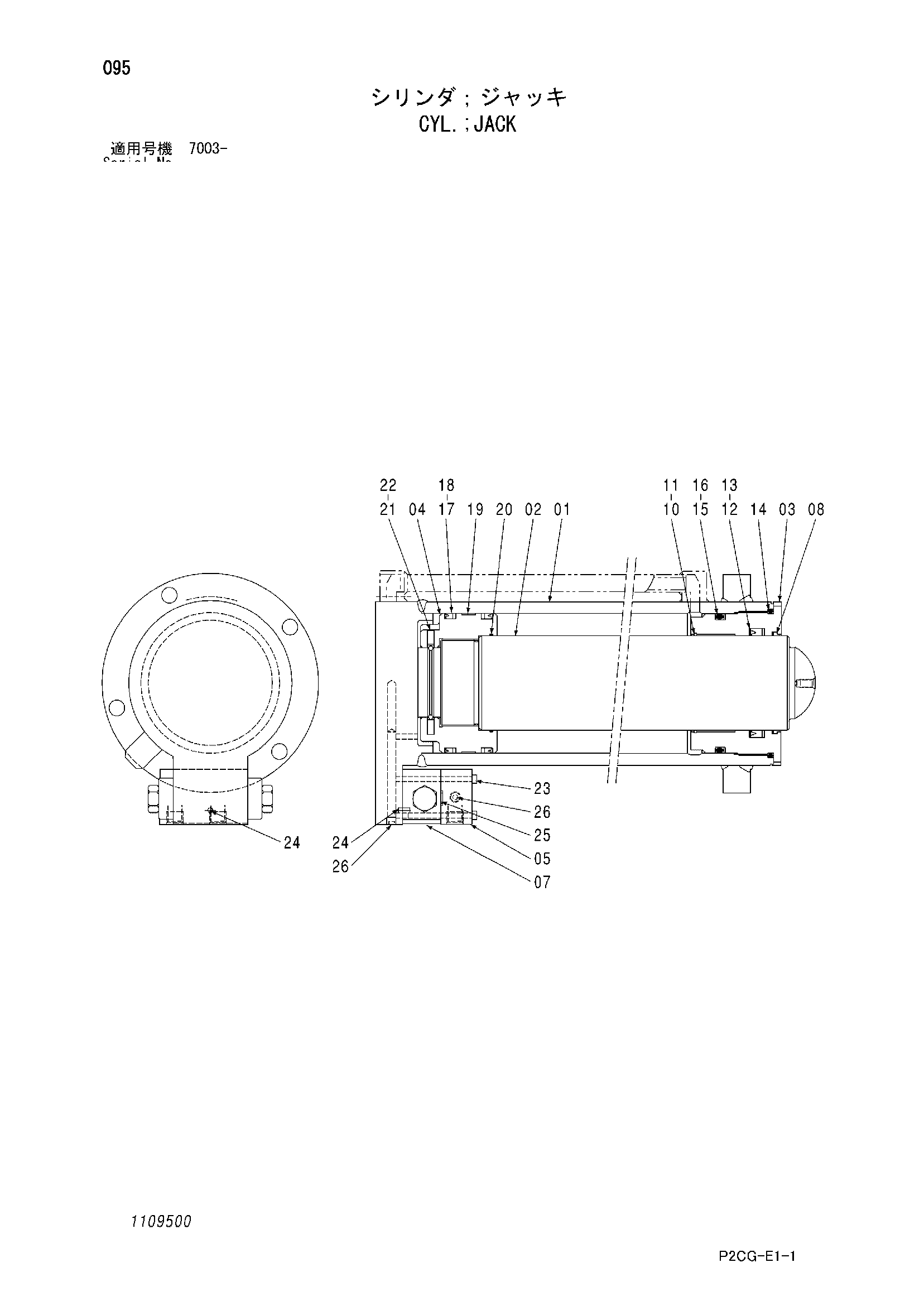

Заводская схема «Гидроцилиндр. джакк» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4640647 | Гидроцилиндр. джакк | 1 | |
| 01 | 1109501 | Труба гидроцилиндра | 1 |
| 02 | 1109502 | Шток поршня | 1 |
| 03 | 1109503 | Крышка | 1 |
| 04 | 1109504 | Поршень | 1 |
| 05 | 1109505 | Коллектор | 1 |
| 07 | 4642243 | Обратный клапан | 1 |
| 08 | 1109506 | Пылезащитное уплотнение | 1 |
| 10 | 1109507 | Втулка | 1 |
| 11 | 1109508 | Стопорное кольцо | 1 |
| 12 | 1109509 | Манжета | 1 |
| 13 | 1109510 | Опорное кольцо | 1 |
| 14 | 1109511 | Уплотнительное кольцо | 1 |
| 15 | 1109512 | Уплотнительное кольцо | 1 |
| 16 | 1109513 | Опорное кольцо | 1 |
| 17 | 1109514 | Манжета | 2 |
| 18 | 1109515 | Опорное кольцо | 2 |
| 19 | 1109516 | Подшипник. пластина | 1 |
| 20 | 1109517 | Уплотнительное кольцо | 1 |
| 21 | 1109518 | Винт | 2 |
| 22 | 1109519 | Шарик | 2 |
| 23 | 1109520 | Болт с внутренним шестигранником | 4 |
| 24 | 1109521 | Палец | 1 |
| 25 | 1109522 | Уплотнительное кольцо | 2 |
| 26 | 1109523 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
