Барабан блокировка (дерриккинг) — HITACHI SCX2800-2

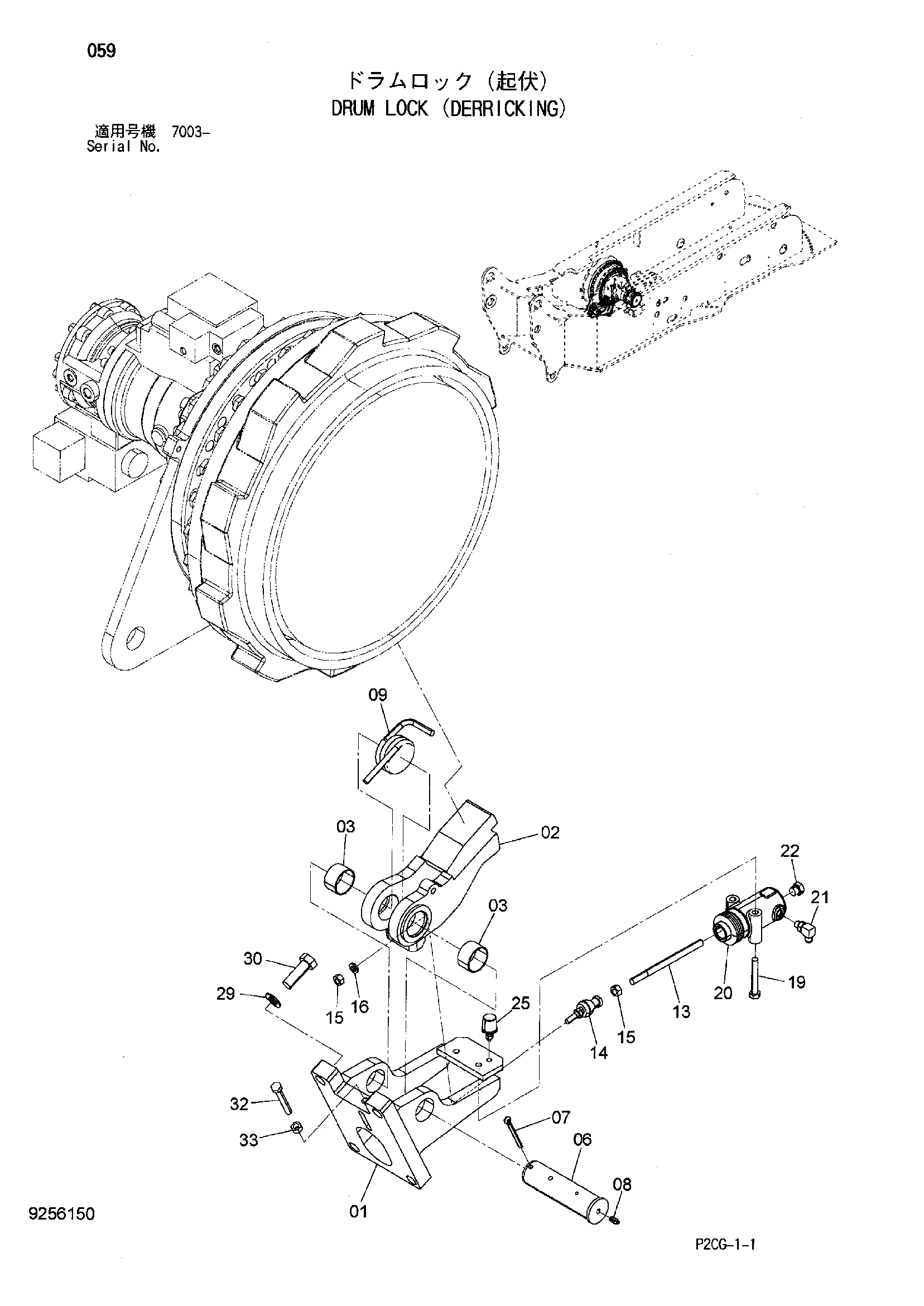

Заводская схема «Барабан блокировка (дерриккинг)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102662 | Кронштейн | 1 |
| 02 | 8102657 | Павл | 1 |
| 03 | 4614252 | Втулка | 2 |
| 06 | 4643922 | Палец | 1 |
| 07 | A768080 | Шплинт | 1 |
| 08 | J75481 | Пресс-маслёнка | 1 |
| 09 | 4643923 | Пружина торсион | 1 |
| 13 | 3099964 | Шток | 1 |
| 14 | 3099966 | Шарнир | 1 |
| 15 | J950012 | Гайка | 2 |
| 16 | A590912 | Пружинная шайба | 1 |
| 19 | J901280 | Болт | 2 |
| 20 | 4619985 | Гидроцилиндр. масляный | 1 |
| 21 | A852323 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 3099967 | Ограничитель резиновый | 1 |
| 29 | A590120 | Плоская шайба | 4 |
| 30 | J922060 | Болт | 4 |
| 32 | M261280 | Болт | 1 |
| 33 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
