Пилотные гидролинии (R-2) — HITACHI SCX2800-2

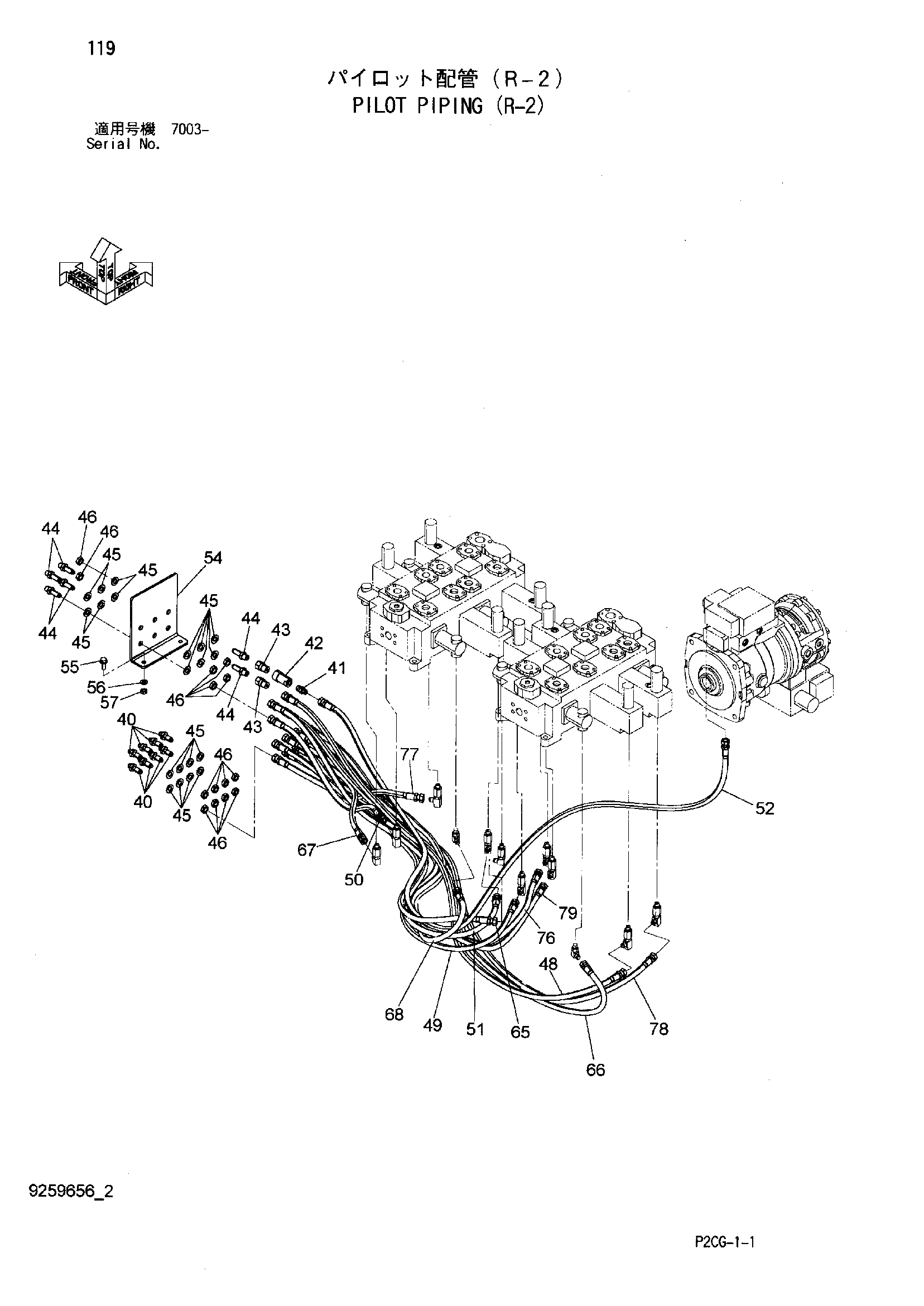

Заводская схема «Пилотные гидролинии (R-2)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 40 | 4202532 | Адаптер | 8 |
| 41 | 4215650 | Адаптер | 1 |
| 42 | 4022907 | Самоуплотняющееся соединение | 1 |
| 42A | 4072595 | Колпачок | 1 |
| 43 | 4022908 | Самоуплотняющееся соединение | 2 |
| 43A | 4072596 | Колпачок | 1 |
| 44 | 4361209 | Адаптер | 6 |
| 45 | A590114 | Плоская шайба | 20 |
| 46 | 4202531 | Гайка | 14 |
| 48 | 4648961 | Шланг (HA) | 1 |
| 49 | 4648962 | Шланг (HB) | 1 |
| 50 | 4648963 | Шланг (4A) | 1 |
| 51 | 4648964 | Шланг (4B) | 1 |
| 52 | 4648965 | Шланг (XA) | 1 |
| 54 | 4637090 | Пластина | 1 |
| 55 | J271030 | Болт с шайбой | 2 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | A590110 | Плоская шайба | 2 |
| 57 | J950010 | Гайка | 2 |
| 65 | 4659645 | Шланг (SLB) | 1 |
| 66 | 4659837 | Шланг (SLF) | 1 |
| 67 | 4659839 | Шланг (SRB) | 1 |
| 68 | 4659840 | Шланг (SRF) | 1 |
| 76 | 4660678 | Шланг (MU) | 1 |
| 77 | 4660679 | Шланг (MD) | 1 |
| 78 | 4660681 | Шланг (AU) | 1 |
| 79 | 4660682 | Шланг (AD) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
