Направляющая каток — HITACHI SCX2800-2

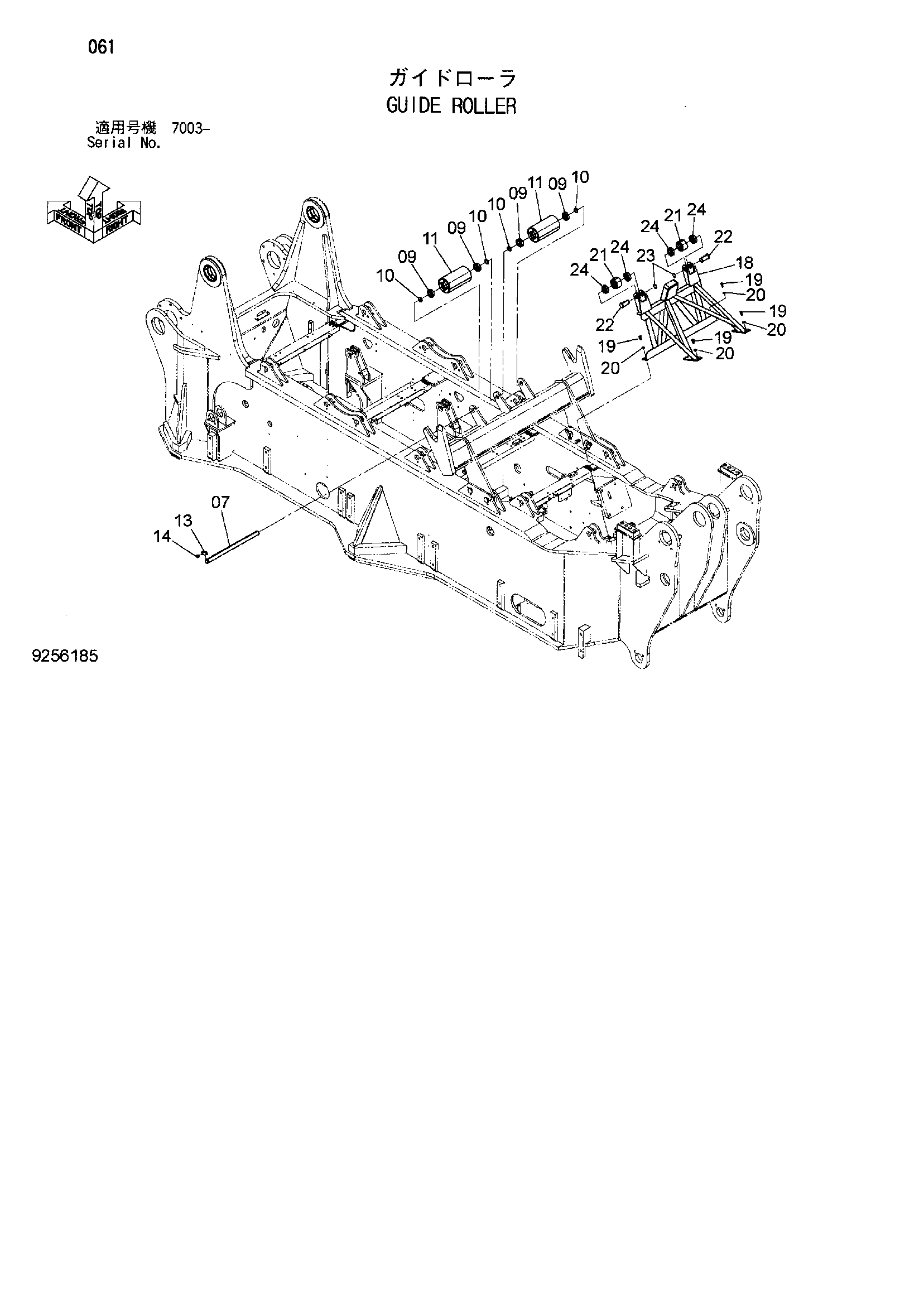

Заводская схема «Направляющая каток» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4614334 | Палец | 1 |
| 09 | 971195 | Шариковый подшипник | 4 |
| 10 | 4170108 | Проставка | 4 |
| 11 | 8103201 | Ролик | 2 |
| 13 | X4245 | Стопорная пластина | 1 |
| 14 | J271016 | Болт с шайбой | 2 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 18 | 7049934 | Кронштейн каток | 1 |
| 19 | J901225 | Болт | 8 |
| 20 | A590112 | Плоская шайба | 8 |
| 21 | 4648353 | Ролик | 2 |
| 22 | 4648354 | Палец | 2 |
| 23 | 991342 | Стопорное кольцо | 2 |
| 24 | 971195 | Шариковый подшипник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
