Правый хоусе (3) — HITACHI SCX2800-2

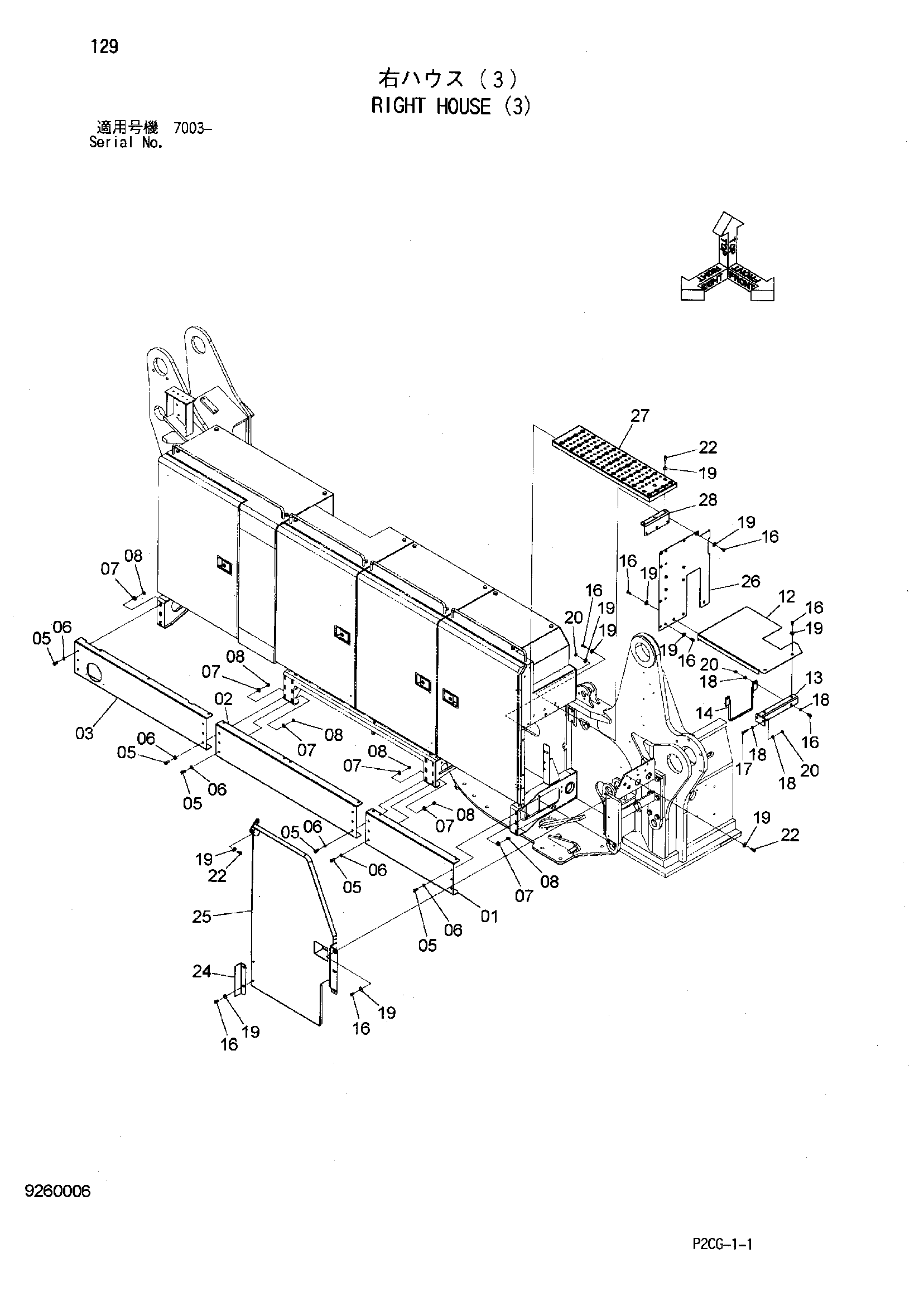

Заводская схема «Правый хоусе (3)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7050271 | Крышка | 1 |
| 02 | 7050272 | Крышка | 1 |
| 03 | 7050273 | Крышка | 1 |
| 05 | J921230 | Болт | 18 |
| 06 | A590112 | Плоская шайба | 18 |
| 07 | 449490 | Плоская шайба | 18 |
| 08 | J950012 | Гайка | 18 |
| 12 | 7050303 | Крышка | 1 |
| 13 | 8103824 | Кронштейн | 1 |
| 14 | 8103825 | Кронштейн | 1 |
| 16 | J921025 | Болт | 26 |
| 17 | J921045 | Болт | 2 |
| 18 | A590110 | Плоская шайба | 8 |
| 19 | J217083 | Шайба | 37 |
| 20 | J950010 | Гайка | 10 |
| 22 | J921030 | Болт | 7 |
| 24 | 4658990 | Крышка | 1 |
| 25 | 7051338 | Крышка боковой | 1 |
| 26 | 8106332 | Крышка | 1 |
| 27 | 8106333 | Ступень | 1 |
| 28 | 9766670 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
