Пилотные гидролинии (2-3) — HITACHI SCX2800-2

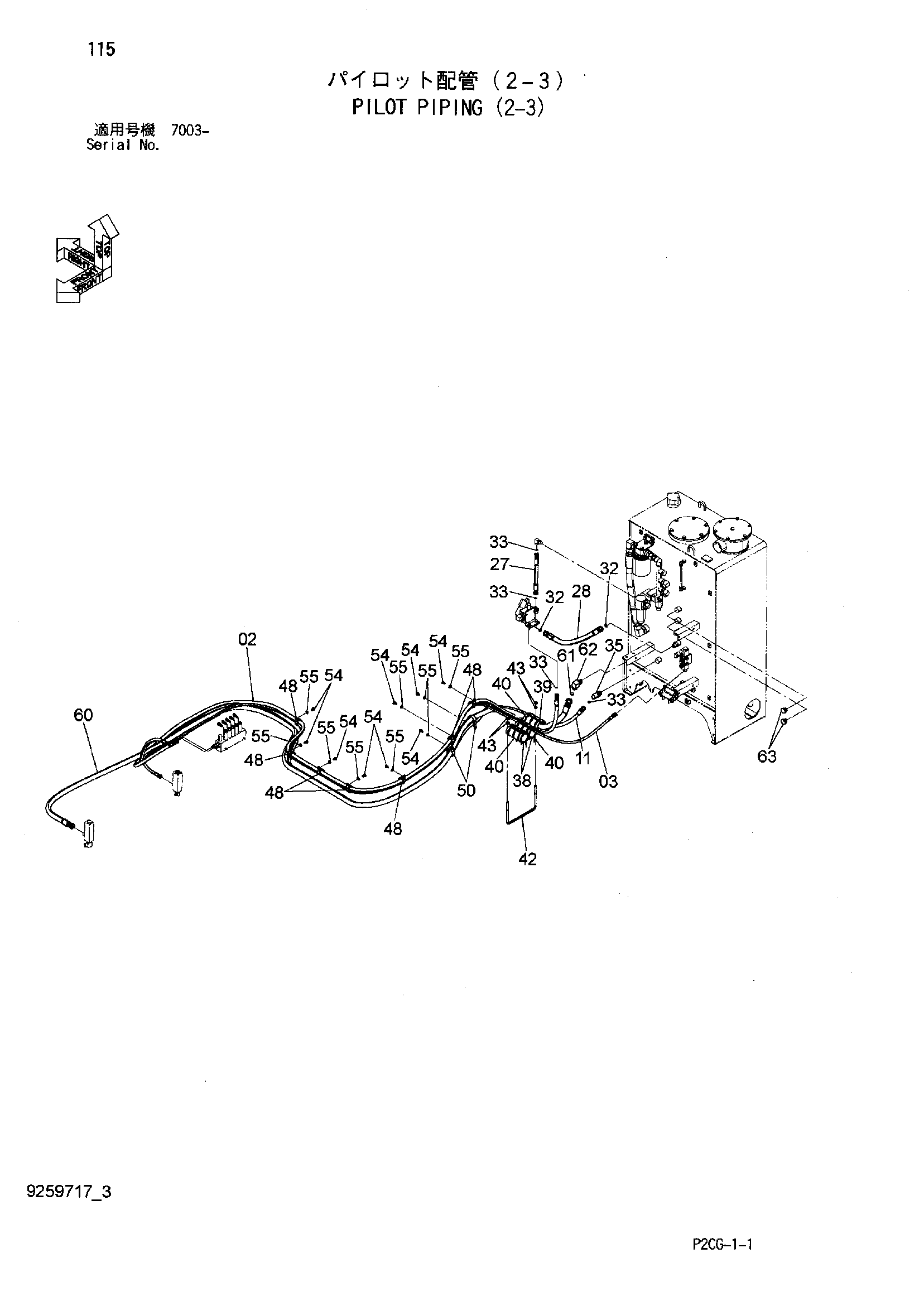

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4660014 | Шланг (P1) | 1 |
| 03 | 4660016 | Шланг (P7) | 1 |
| 11 | 4660017 | Шланг (T3) | 1 |
| 27 | 4312280 | Шланг | 1 |
| 28 | 4316023 | Шланг | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 3 |
| 33 | 4138938 | Уплотнительное кольцо | 4 |
| 35 | A853364 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4612065 | Защитный кожух | 2 |
| 39 | 4615751 | Защитный кожух | 1 |
| 40 | 4121859 | Ленточный зажим | 9 |
| 42 | 4612064 | Направляющая шланг | 1 |
| 43 | J950012 | Гайка | 4 |
| 48 | 4193848 | Зажим (диаметр. 45mm) | 7 |
| 50 | 4193816 | Зажим (диаметр. 60mm) | 2 |
| 54 | J901016 | Болт | 9 |
| 55 | A590110 | Плоская шайба | 9 |
| 60 | 4660905 | Шланг | 1 |
| 61 | 4187328 | Уплотнительное кольцо | 1 |
| 62 | A853368 | Угловой штуцер | 1 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | A885006 | Пробка | 2 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
