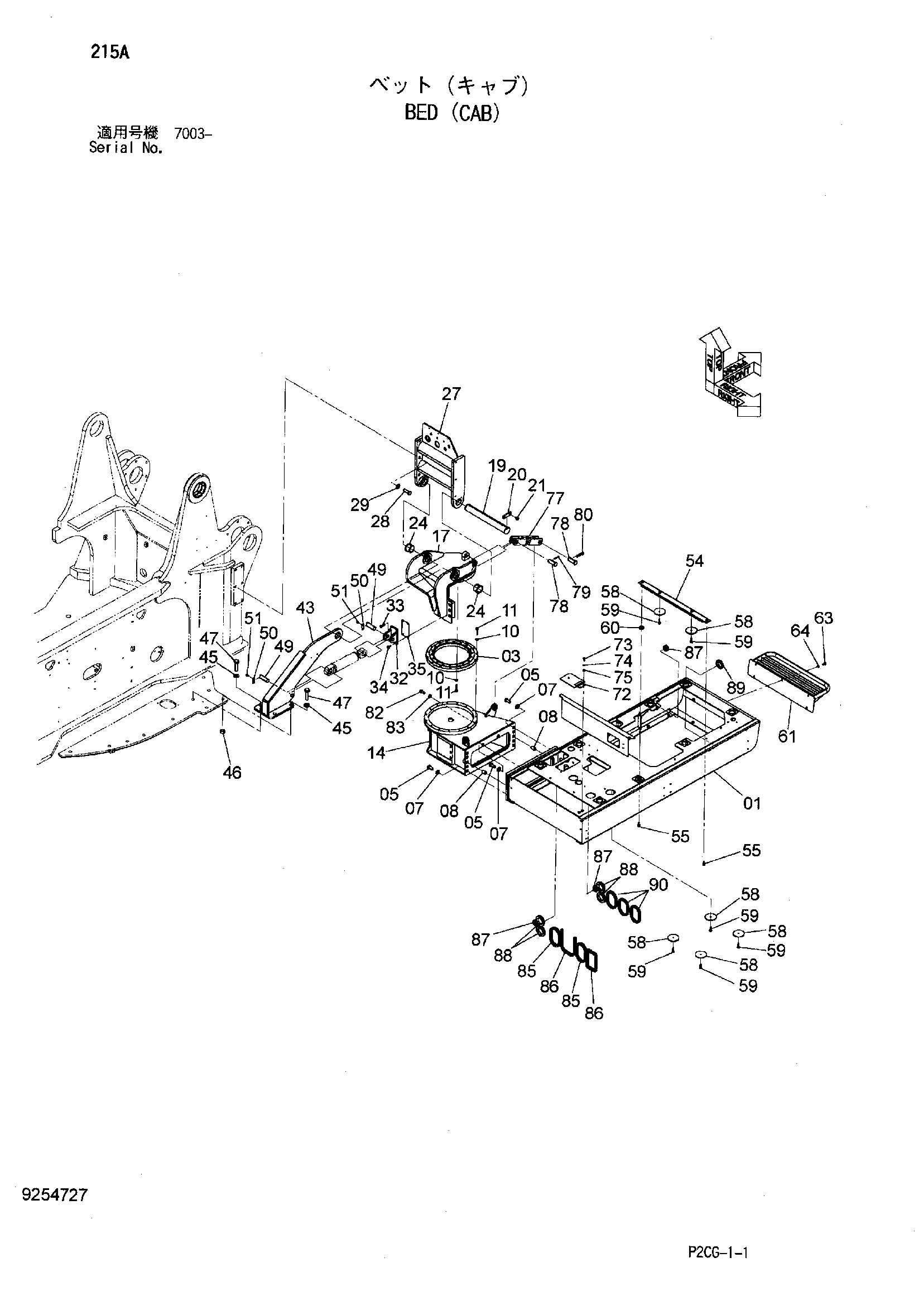

Платформа (кабина) — HITACHI SCX2800-2

Заводская схема «Платформа (кабина)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010307	Платформа кабина	1
03	4642495	Подшипник	1
05	J922040	Болт	10
07	J222020	Шайба	10
08	4642494	Установочный штифт	2
10	J222012	Шайба	33
11	J921260	Болт	33
14	6024089	Рукоять	1
17	7049821	Кронштейн	1
19	4647539	Палец	1
20	X4246	Стопорная пластина	1
21	J271225	Болт с шайбой	2
21A	J901225	Болт	1
21B	J222012	Шайба	1
24	4647531	Втулка	2
27	8103384	Кронштейн	1
28	J922060	Болт	6
29	J222020	Шайба	6
32	9765509	Кронштейн	1
33	J271045	Болт с шайбой	2
33A	J901045	Болт	1
33B	J222010	Шайба	1
34	J271030	Болт с шайбой	2
34A	J901030	Болт	1
34B	J222010	Шайба	1
35	4647589	Регулировочная шайба	3
43	8103545	Кронштейн	1
45	J222024	Шайба	4
46	J950024	Гайка	3
47	J922490	Болт	4
49	4648006	Палец	2
50	X280071	Стопорная пластина	2
51	J260816	Болт с шайбой	4
51A	J900816	Болт	1
51B	A590108	Плоская шайба	1
54	9761227	Кронштейн	1
55	J271030	Болт с шайбой	21
55A	J901030	Болт	1
55B	J222010	Шайба	1
58	4319802	Пластина	6
59	J271040	Болт с шайбой	6
59A	J901040	Болт	1
59B	J222010	Шайба	1
60	A590124	Плоская шайба	1
61	7044188	Ступень	1
63	J921230	Болт	5
64	A590912	Пружинная шайба	5
72	9765698	Крышка	1
73	J900825	Болт	2
74	A590908	Пружинная шайба	2
75	A590110	Плоская шайба	2
77	9269754	Винт SPL	1
78	4654582	Палец	2
79	A768045	Шплинт	1
80	4080985	Стопорный палец	1
82	J921635	Болт	1
83	J950016	Гайка	1
85	4661475	Резиновая подушка	2
86	4661476	Резиновая подушка	2
87	4279257	Резиновая втулка	3
88	4211191	Резиновая втулка	4
89	4509404	Резиновая втулка	1
90	4201751	Резиновая втулка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
