Наклон трубопроводы — HITACHI SCX2800-2

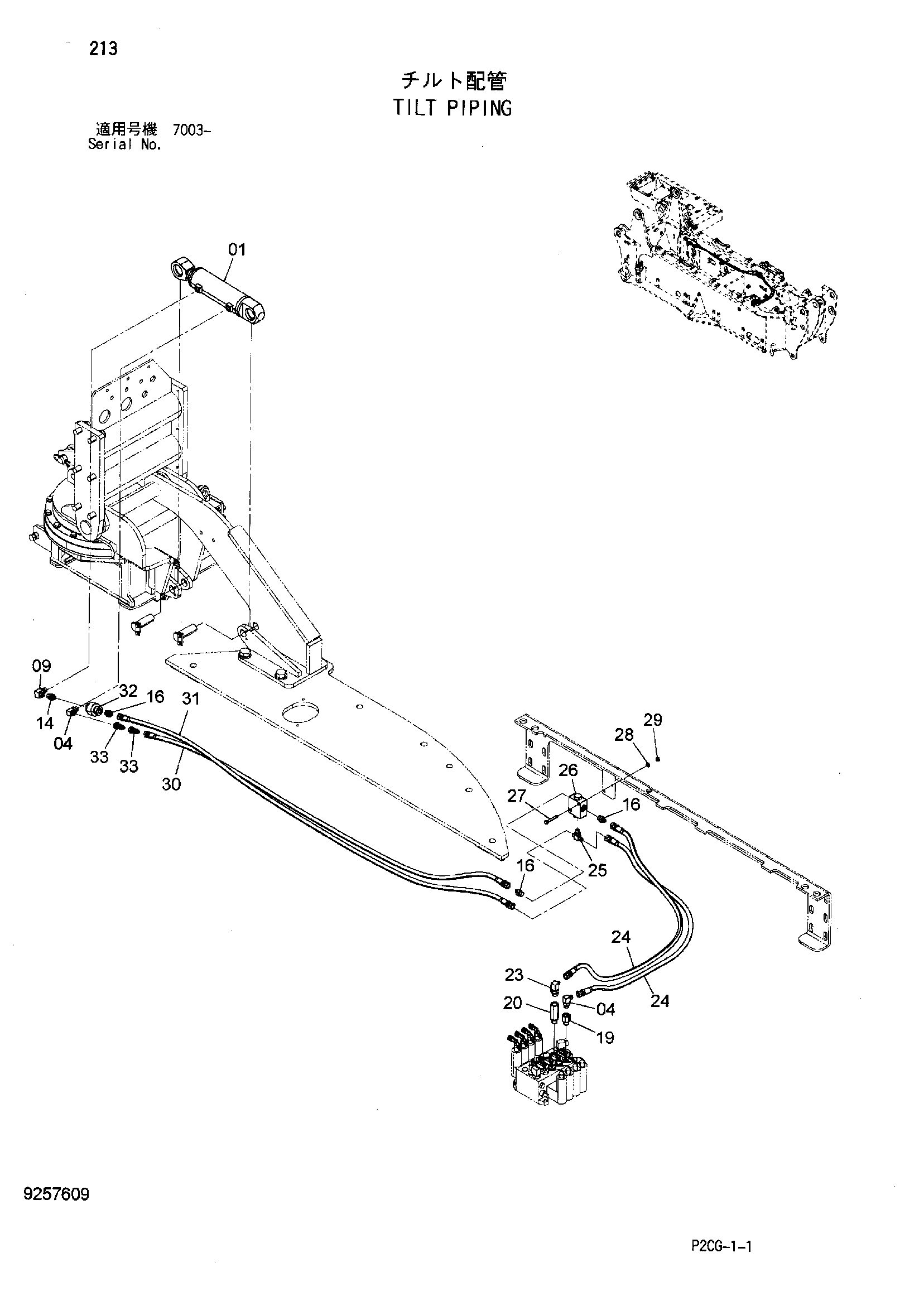

Заводская схема «Наклон трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4646258 | Гидроцилиндр. масляный | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4173463 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4229648 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4263452 | Переходник S | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4648702 | Переходник | 1 |
| 23 | A852343 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4305235 | Шланг | 2 |
| 25 | A852523 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4359241 | Обратный клапан | 1 |
| 27 | J900855 | Болт | 2 |
| 28 | A590108 | Плоская шайба | 2 |
| 29 | J950008 | Гайка | 2 |
| 30 | 4293012 | Шланг | 1 |
| 31 | 4305239 | Шланг | 1 |
| 32 | 4417422 | Клапан тхроттле | 1 |
| 33 | 4455492 | Тхроттле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
