Топливный бак — HITACHI SCX2800-2

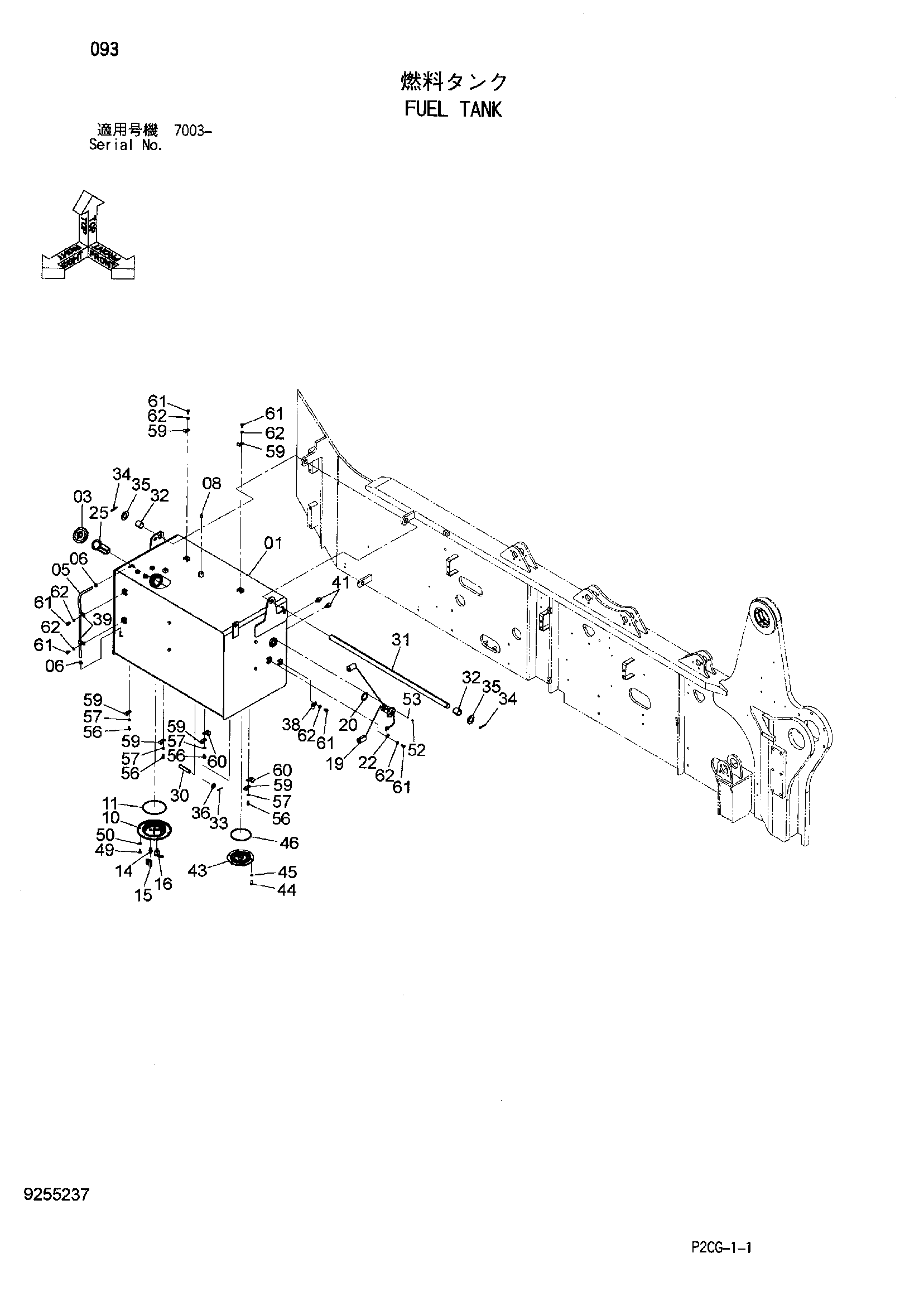

Заводская схема «Топливный бак» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023987 | Топливный бак | 1 |
| 03 | 4640999 | Колпачок | 1 |
| 05 | 4645246 | Трубка винйл | 1 |
| 06 | 4235205 | Хомут шланга | 2 |
| 08 | 94-2013 | Пробка | 1 |
| 10 | 8067496 | Крышка | 1 |
| 11 | A810160 | Уплотнительное кольцо | 1 |
| 14 | 94-1901 | Адаптер | 1 |
| 15 | 4374265 | Шаровой клапан | 1 |
| 16 | 9726772 | Трубка | 1 |
| 19 | 4257128 | Поплавок | 1 |
| 20 | 4269607 | Манжета | 1 |
| 22 | 4257159 | Кронштейн | 1 |
| 25 | 4121496 | Фильтр | 1 |
| 30 | 4645148 | Палец | 1 |
| 31 | 4645149 | Палец | 1 |
| 32 | 4645150 | Проставка | 2 |
| 33 | A765040 | Шплинт | 1 |
| 34 | A768045 | Шплинт | 2 |
| 35 | A590136 | Плоская шайба | 2 |
| 36 | A590120 | Плоская шайба | 1 |
| 38 | 4190263 | Зажим (диаметр. 25mm) | 1 |
| 39 | 4190275 | Зажим (диаметр. 14mm) | 2 |
| 41 | 3099967 | Ограничитель резиновый | 2 |
| 43 | 4443782 | Крышка | 1 |
| 44 | J921025 | Болт | 6 |
| 45 | A590910 | Пружинная шайба | 6 |
| 46 | 997330 | Уплотнительное кольцо | 1 |
| 49 | J921020 | Болт | 6 |
| 50 | A590910 | Пружинная шайба | 6 |
| 52 | M430510 | Винт | 5 |
| 53 | A590905 | Пружинная шайба | 5 |
| 56 | J921020 | Болт | 4 |
| 57 | A590910 | Пружинная шайба | 4 |
| 59 | 4190272 | Зажим (диаметр. 12mm) | 6 |
| 60 | 4190263 | Зажим (диаметр. 25mm) | 2 |
| 61 | J921020 | Болт | 6 |
| 62 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
