Гидроцилиндр. масляный — HITACHI SCX2800-2

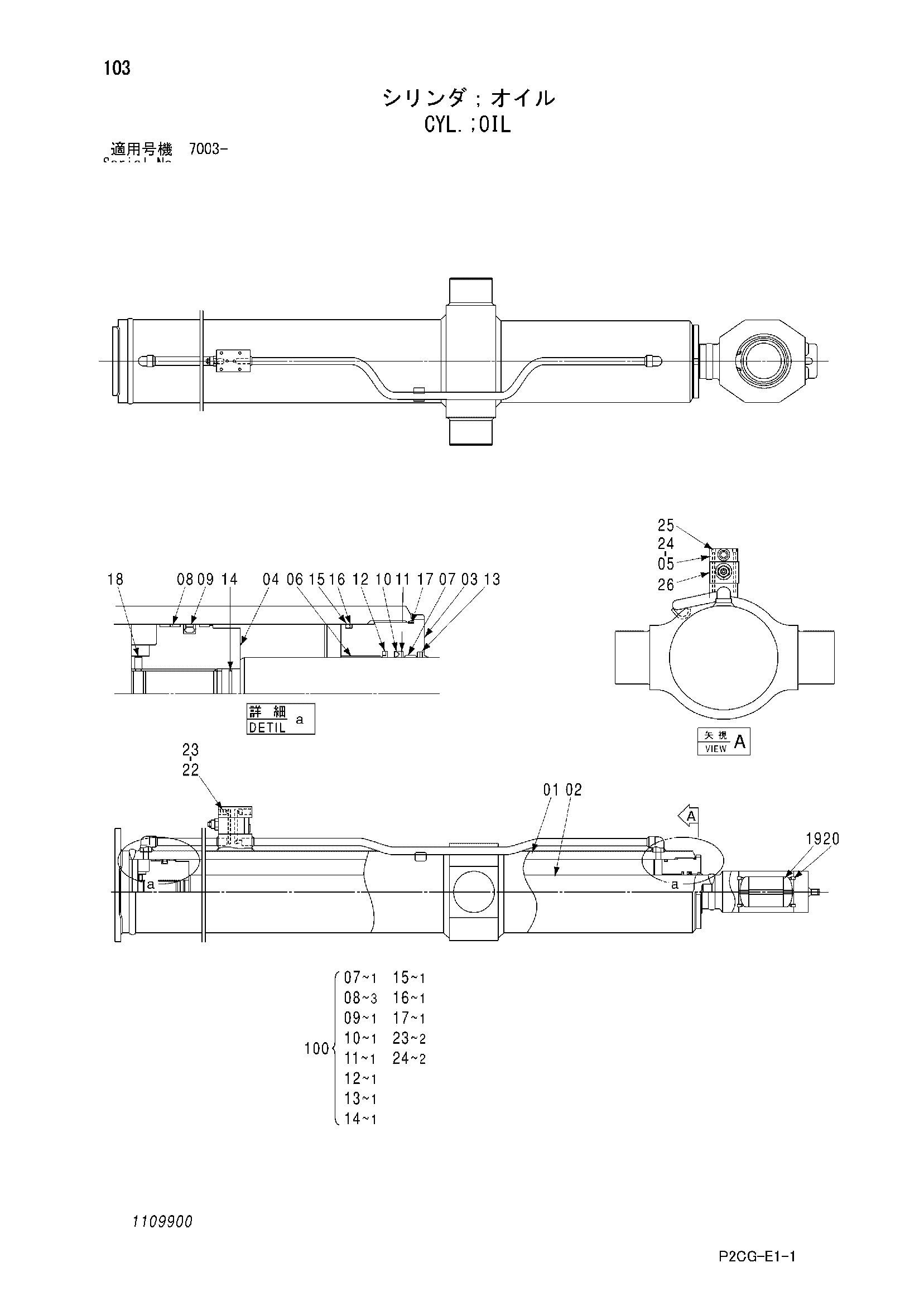

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4640760 | Гидроцилиндр. масляный | 1 | |
| 01 | 1109901 | Гидроцилиндр | 1 |
| 02 | 1109902 | Шток поршня | 1 |
| 03 | 1109903 | Крышка шток | 1 |
| 04 | 1109904 | Поршень | 1 |
| 05 | 0955417 | Коллектор | 1 |
| 06 | 1109905 | Втулка DU | 1 |
| 07 | 1109906 | Втулка | 1 |
| 08 | 1109907 | Износостойкое кольцо | 3 |
| 09 | 1109908 | Манжета SPG | 1 |
| 10 | 1109909 | Манжета шток | 1 |
| 11 | 1109910 | Опорное кольцо | 1 |
| 12 | 1109911 | Уплотнение поршень | 1 |
| 13 | 1109912 | Пылезащитное уплотнение | 1 |
| 14 | 0973415 | Уплотнительное кольцо | 1 |
| 15 | A811180 | Уплотнительное кольцо | 1 |
| 16 | 1109914 | Опорное кольцо | 1 |
| 17 | 1109915 | Уплотнительное кольцо | 1 |
| 18 | 0205814 | Установочный винт | 1 |
| 19 | 1109916 | Втулка | 1 |
| 20 | 1109917 | Стопорное кольцо | 2 |
| 22 | 0351114 | Пробка | 2 |
| 23 | 0351115 | Уплотнительное кольцо | 2 |
| 24 | 4506412 | Уплотнительное кольцо | 2 |
| 25 | 1109918 | Болт с внутренним шестигранником | 4 |
| 26 | 4649894 | Клапан | 1 |
| 100 | 4681911 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
