Пилотные гидролинии (W-1) — HITACHI SCX2800-2

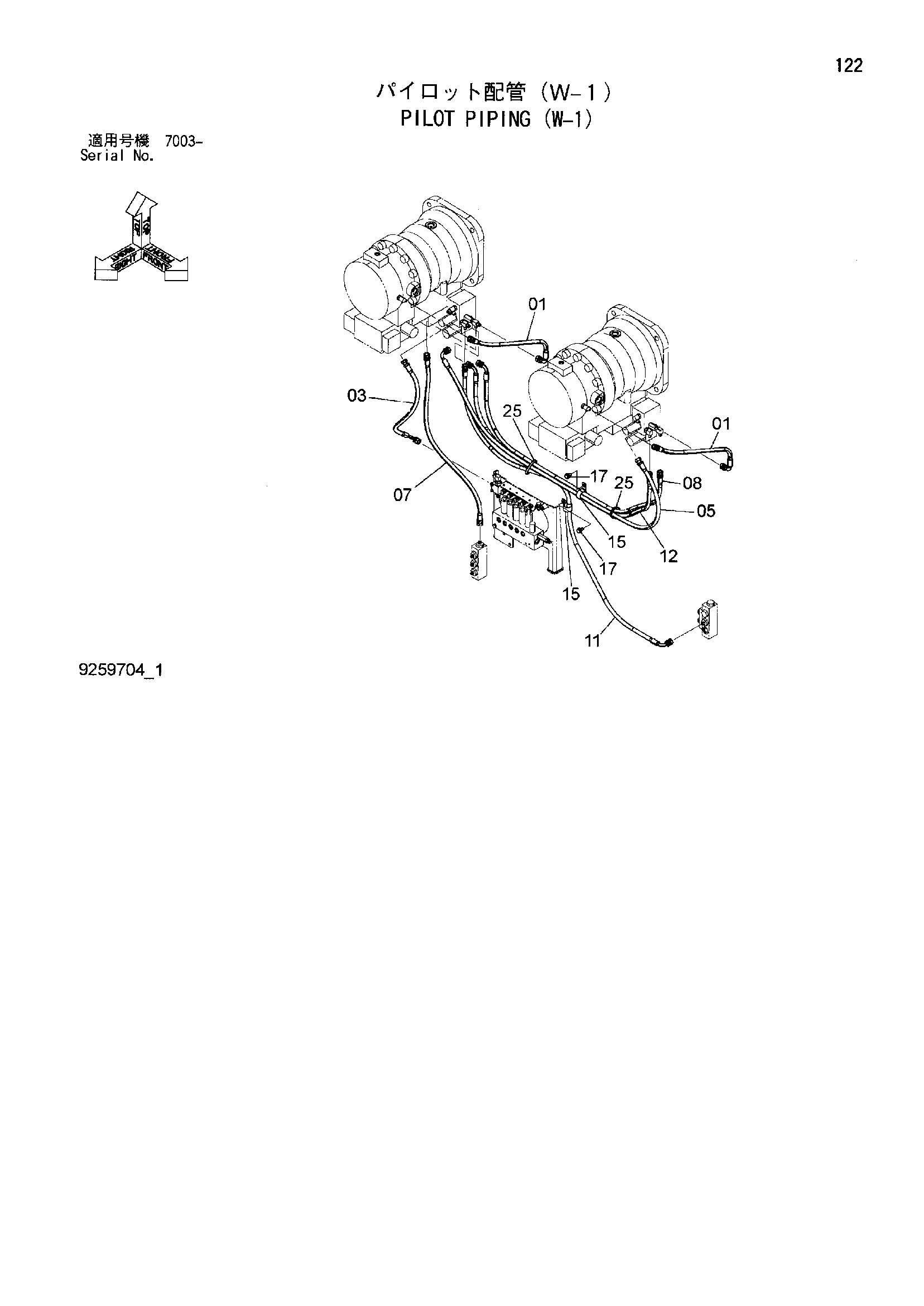

Заводская схема «Пилотные гидролинии (W-1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4315334	Шланг	2
03	4649036	Шланг (ZA)	1
05	4660113	Шланг (ZM)	1
07	4649038	Шланг (YA)	1
08	4606268	Шланг (YM)	1
11	4649042	Шланг (TA)	1
12	4606270	Шланг (TM)	1
15	4190264	Зажим (диаметр. 35mm)	2
17	J271020	Болт с шайбой	2
17A	J901020	Болт	1
17B	J222010	Шайба	1
25	4055312	Ленточный зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
