Нижний рама — HITACHI SCX2800-2

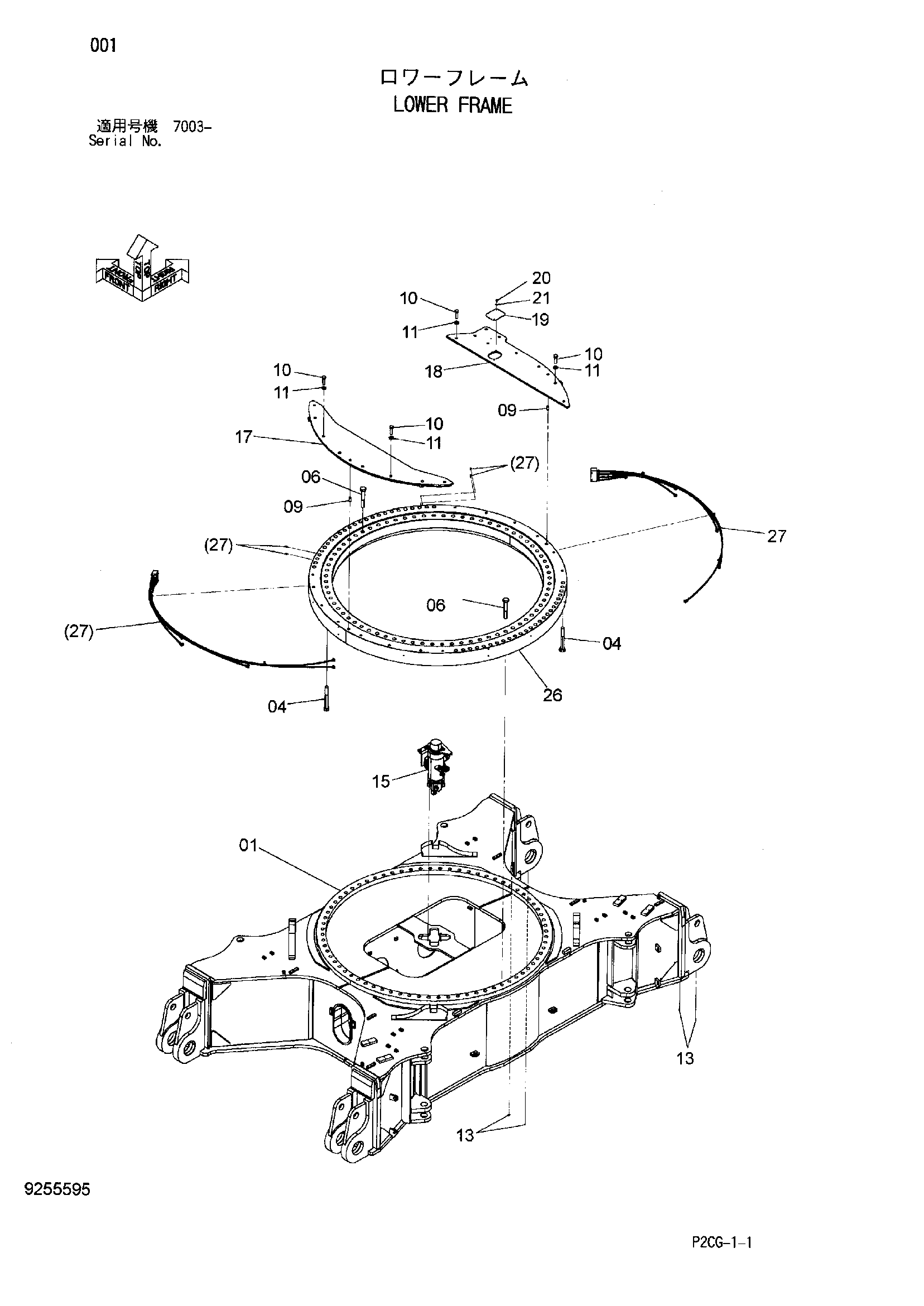

Заводская схема «Нижний рама» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010330 | Рама нижний | 1 |
| 04 | 4650092 | Болт | 50 |
| 06 | 4642832 | Болт | 72 |
| 09 | 4642494 | Установочный штифт | 2 |
| 10 | J922480 | Болт | 13 |
| 11 | J222024 | Шайба | 13 |
| 13 | J75481 | Пресс-маслёнка | 8 |
| 15 | 9255596 | Центральный коллектор | 1 |
| 17 | 8101729 | Крышка | 1 |
| 18 | 8103488 | Крышка | 1 |
| 19 | 4648073 | Крышка | 1 |
| 20 | J921020 | Болт | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 26 | 4658001 | Поворот киркле | 1 |
| 27 | 9267044 | Трубопроводы системы смазки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
