Реевинг лебёдка — HITACHI SCX2800-2

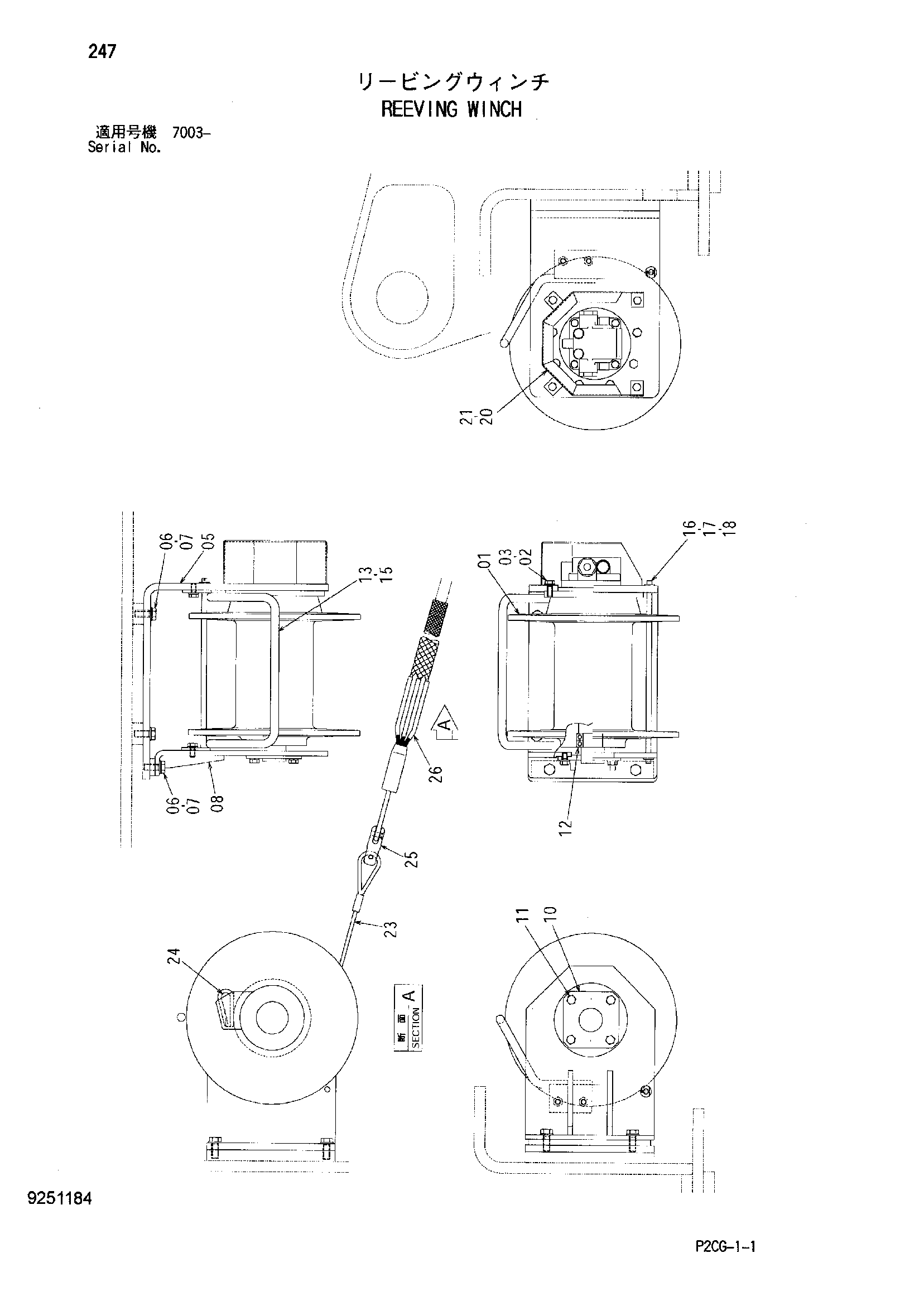

Заводская схема «Реевинг лебёдка» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4637554 | Лебёдка | 1 |
| 02 | J921230 | Болт | 6 |
| 03 | A590112 | Плоская шайба | 6 |
| 05 | 7048514 | Кронштейн | 1 |
| 06 | J901640 | Болт | 6 |
| 07 | A590116 | Плоская шайба | 6 |
| 08 | 8100767 | Кронштейн | 1 |
| 10 | 9764413 | Вал | 1 |
| 11 | J271225 | Болт с шайбой | 4 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4083798 | Шариковый подшипник | 2 |
| 13 | 8100783 | Защита провод | 1 |
| 15 | J271225 | Болт с шайбой | 4 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4637613 | Палец | 1 |
| 17 | A590112 | Плоская шайба | 2 |
| 18 | A763020 | Шплинт | 2 |
| 20 | 8100780 | Крышка гидромотор | 1 |
| 21 | J271016 | Болт с шайбой | 4 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4637771 | Канат провод | 1 |
| 24 | 4637565 | Ведге | 1 |
| 25 | 4637587 | Соединение | 1 |
| 26 | 4637567 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
