Пилотный детали (левый) — HITACHI SCX2800-2

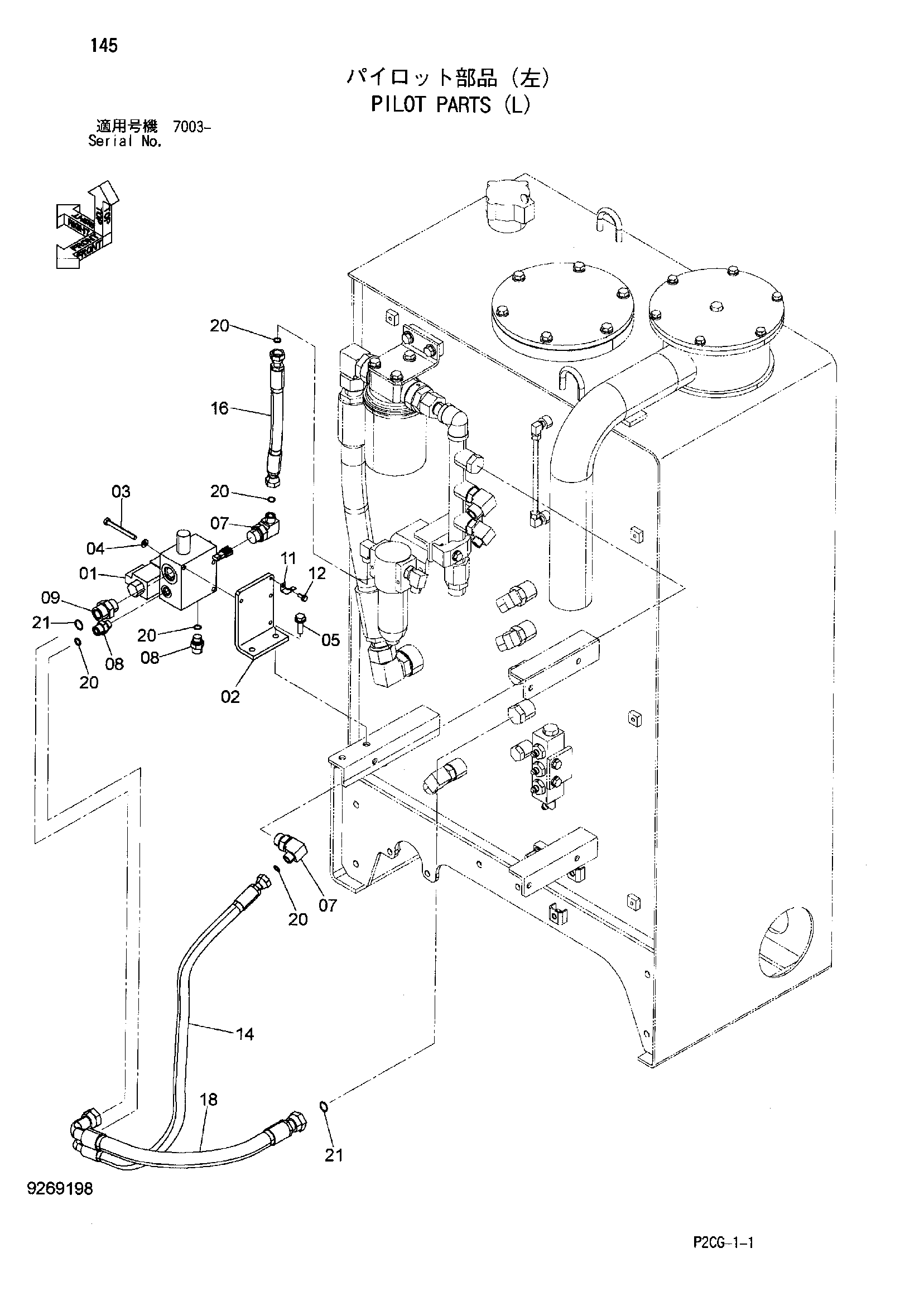

Заводская схема «Пилотный детали (левый)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4659325 | Электромагнитный клапан | 1 |
| 02 | 4660793 | Кронштейн | 1 |
| 03 | J900880 | Болт | 3 |
| 04 | A590108 | Плоская шайба | 3 |
| 05 | J271035 | Болт с шайбой | 2 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | A853364 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4198407 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4252767 | Кронштейн | 1 |
| 12 | J260616 | Болт с шайбой | 1 |
| 12A | J900616 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 14 | 4609770 | Шланг | 1 |
| 16 | 4388627 | Шланг | 1 |
| 18 | 4217388 | Шланг | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 5 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
