Масляный радиатор — HITACHI SCX2800-2

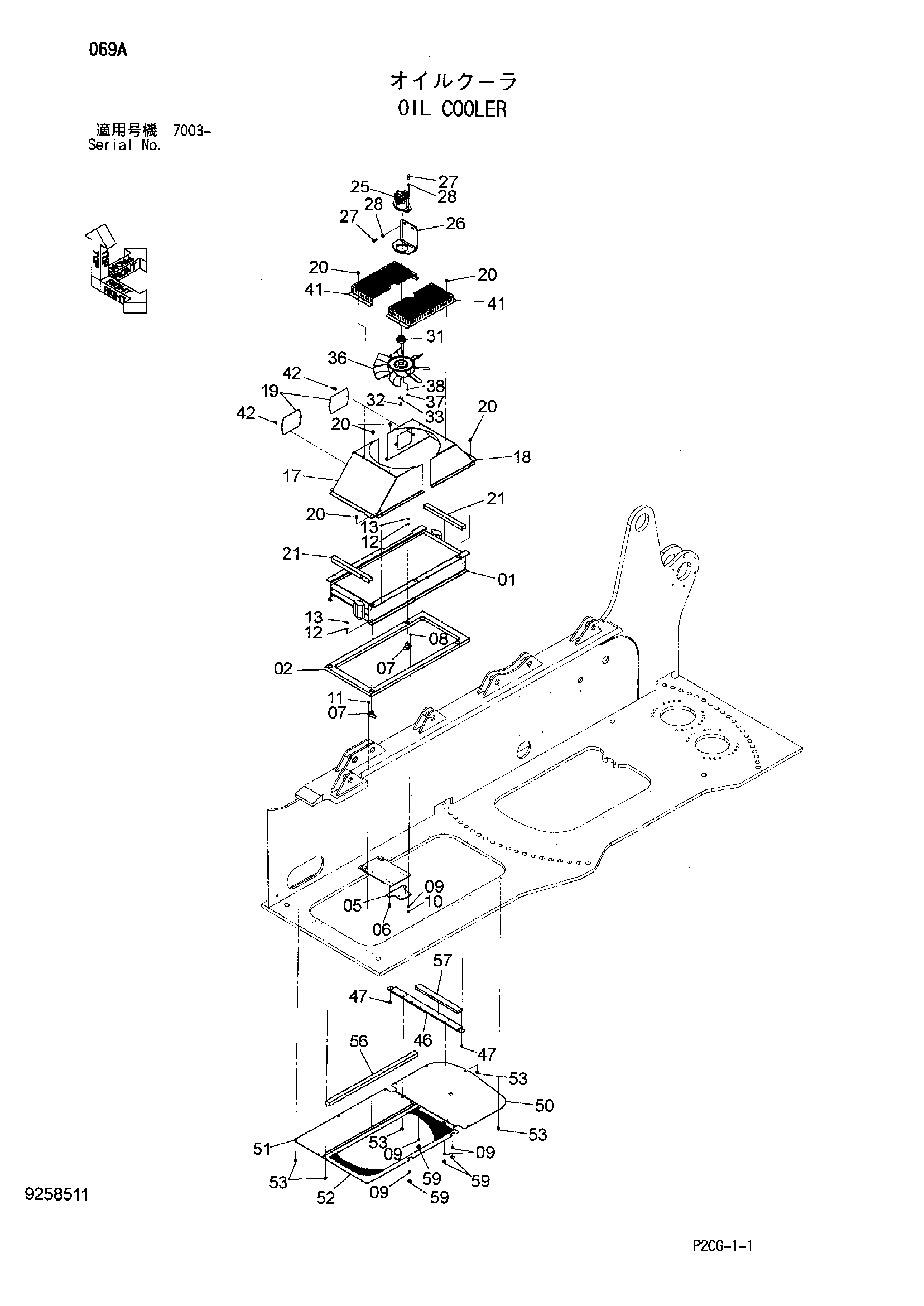

Заводская схема «Масляный радиатор» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4639681	Масляный радиатор	1
02	3106894	Изолятор	1
05	4646787	Пластина	1
06	J271025	Болт с шайбой	2
06A	J901025	Болт	1
06B	J222010	Шайба	1
07	4647671	Резиновая прокладка	4
08	J901025	Болт	2
09	A590110	Плоская шайба	6
10	J950010	Гайка	2
11	J271016	Болт с шайбой	6
11A	J901016	Болт	1
11B	J222010	Шайба	1
12	A590108	Плоская шайба	4
13	J950008	Гайка	4
17	7049701	Кожух	1
18	7049702	Кожух	1
19	4640481	Крышка	2
20	J271020	Болт с шайбой	12
20A	J901020	Болт	1
20B	J222010	Шайба	1
21	4647322	Изолятор	2
25	4647292	Гидромотор поршень	1
26	3106790	Кронштейн	1
27	J901230	Болт	4
28	A590112	Плоская шайба	4
31	3106791	HUB	1
32	J241025	Болт	1
33	4641441	Шайба	1
36	4647248	Вентилятор	1
37	J900616	Болт	4
38	A590106	Плоская шайба	4
41	7049734	Крышка	2
42	J271020	Болт с шайбой	4
42A	J901020	Болт	1
42B	J222010	Шайба	1
46	8103208	Кронштейн	1
47	J271020	Болт с шайбой	2
47A	J901020	Болт	1
47B	J222010	Шайба	1
50	3106803	Крышка	1
51	3106836	Крышка	1
52	8103211	Крышка	1
53	J271016	Болт с шайбой	15
53A	J901016	Болт	1
53B	J222010	Шайба	1
56	4647321	Изолятор	1
57	4647323	Изолятор	1
59	J281020	Болт с шайбой	4
59A	J901020	Болт	1
59B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
