Электрооборудование (кабина нижний) — HITACHI SCX2800-2

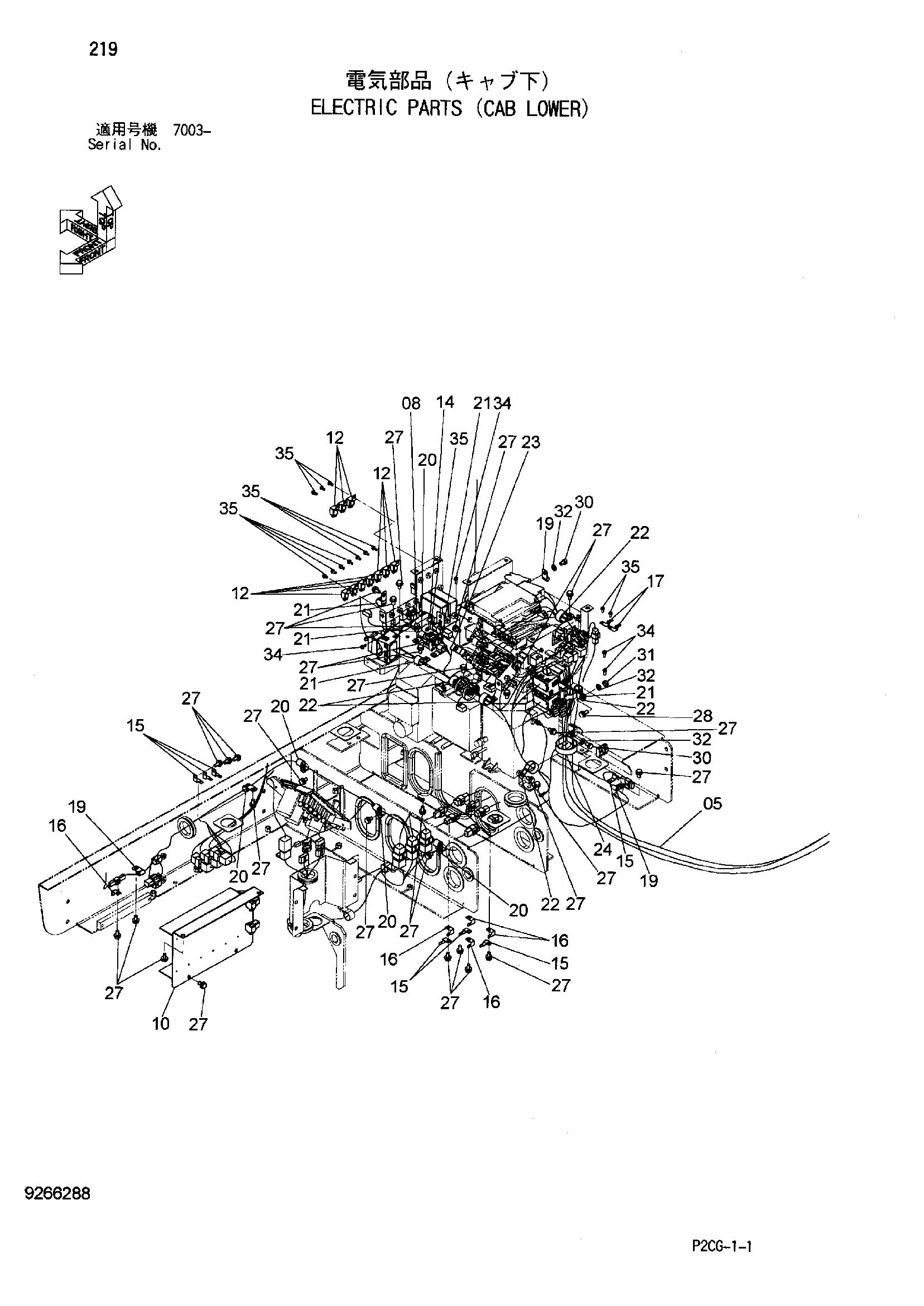

Заводская схема «Электрооборудование (кабина нижний)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 0005489 | Жгут проводов | 1 |
| 08 | 4638567 | Выключатель | 1 |
| 10 | 4615490 | Резистор | 1 |
| 12 | 4414207 | Реле | 10 |
| 14 | 4252767 | Кронштейн | 1 |
| 15 | 4336875 | Кронштейн | 7 |
| 16 | 4257159 | Кронштейн | 5 |
| 17 | 4252766 | Кронштейн | 2 |
| 19 | 4190261 | Зажим (диаметр. 10mm) | 3 |
| 20 | 4190262 | Зажим (диаметр. 19mm) | 5 |
| 21 | 4190263 | Зажим (диаметр. 25mm) | 5 |
| 22 | 4190264 | Зажим (диаметр. 35mm) | 5 |
| 23 | 4190265 | Зажим (диаметр. 50mm) | 1 |
| 24 | 4204136 | Зажим (диаметр. 70mm) | 1 |
| 27 | J271020 | Болт с шайбой | 32 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | J901016 | Болт | 2 |
| 31 | J950010 | Гайка | 1 |
| 32 | A590110 | Плоская шайба | 3 |
| 34 | J460620 | Винт с шайбой | 10 |
| 35 | J460616 | Винт с шайбой | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
