Слевинг трубопроводы — HITACHI SCX2800-2

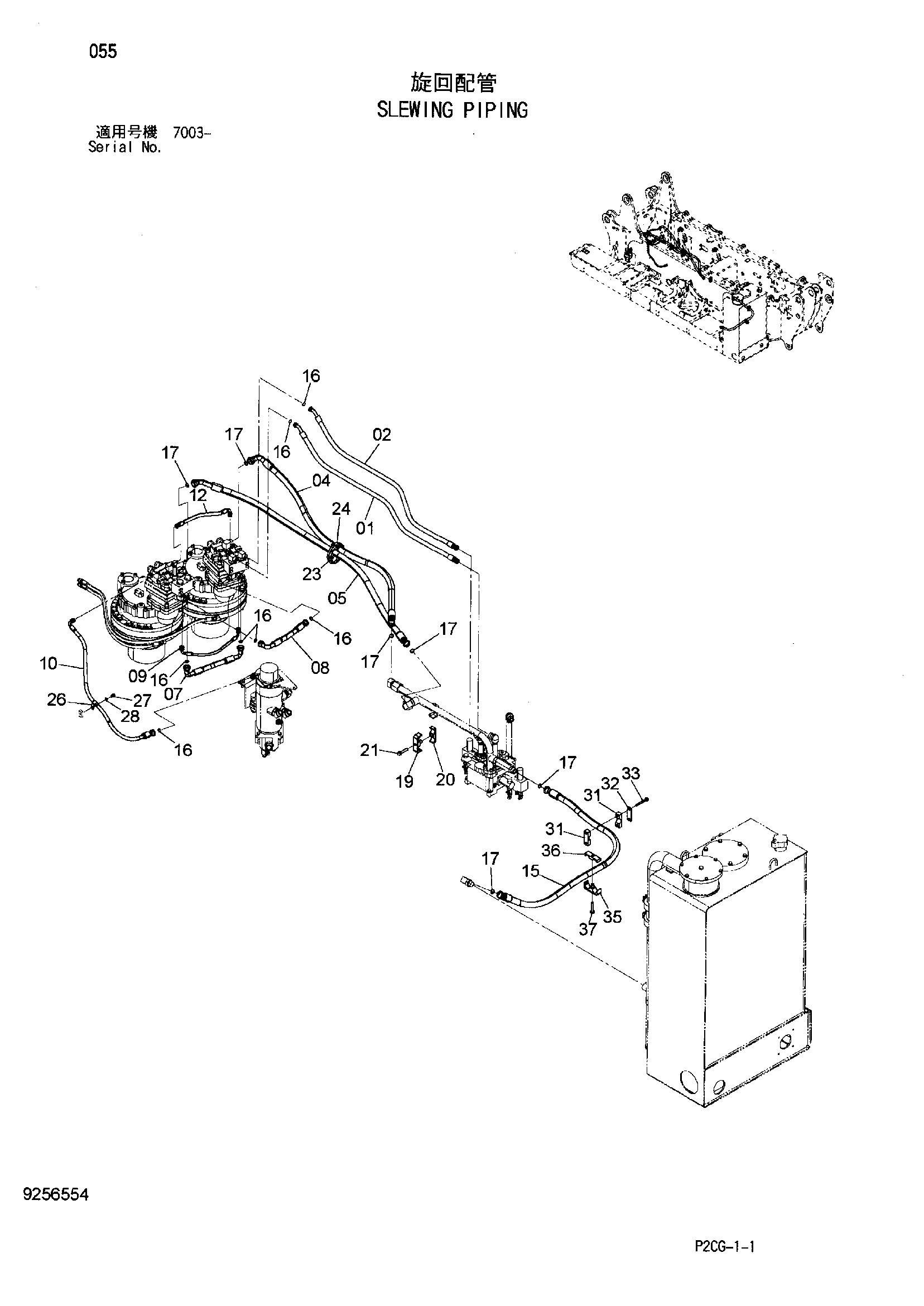

Заводская схема «Слевинг трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617225 | Шланг | 1 |
| 02 | 4614808 | Шланг | 1 |
| 04 | 4644478 | Шланг | 1 |
| 05 | 4637415 | Шланг | 1 |
| 07 | 4639650 | Шланг | 1 |
| 08 | 4432239 | Шланг | 1 |
| 09 | 4290666 | Шланг | 1 |
| 10 | 4658549 | Шланг | 1 |
| 12 | 4644481 | Шланг | 1 |
| 15 | 4658550 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 7 |
| 17 | 4187328 | Уплотнительное кольцо | 8 |
| 19 | 8065749 | Хомут | 1 |
| 20 | 3075326 | Резиновая прокладка | 1 |
| 21 | J271270 | Болт с шайбой | 1 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4615015 | Хомут шланга | 1 |
| 24 | 4512716 | Хомут шланга | 1 |
| 26 | 4190277 | Зажим (диаметр. 22mm) | 1 |
| 27 | J901016 | Болт | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 31 | 4194953 | Хомут | 2 |
| 32 | 4195494 | Пластина | 1 |
| 33 | J271090 | Болт с шайбой | 2 |
| 33A | J901090 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 8065749 | Хомут | 1 |
| 36 | 3075326 | Резиновая прокладка | 1 |
| 37 | J271270 | Болт с шайбой | 1 |
| 37A | J901270 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
