Трансмиссия — HITACHI SCX2800-2

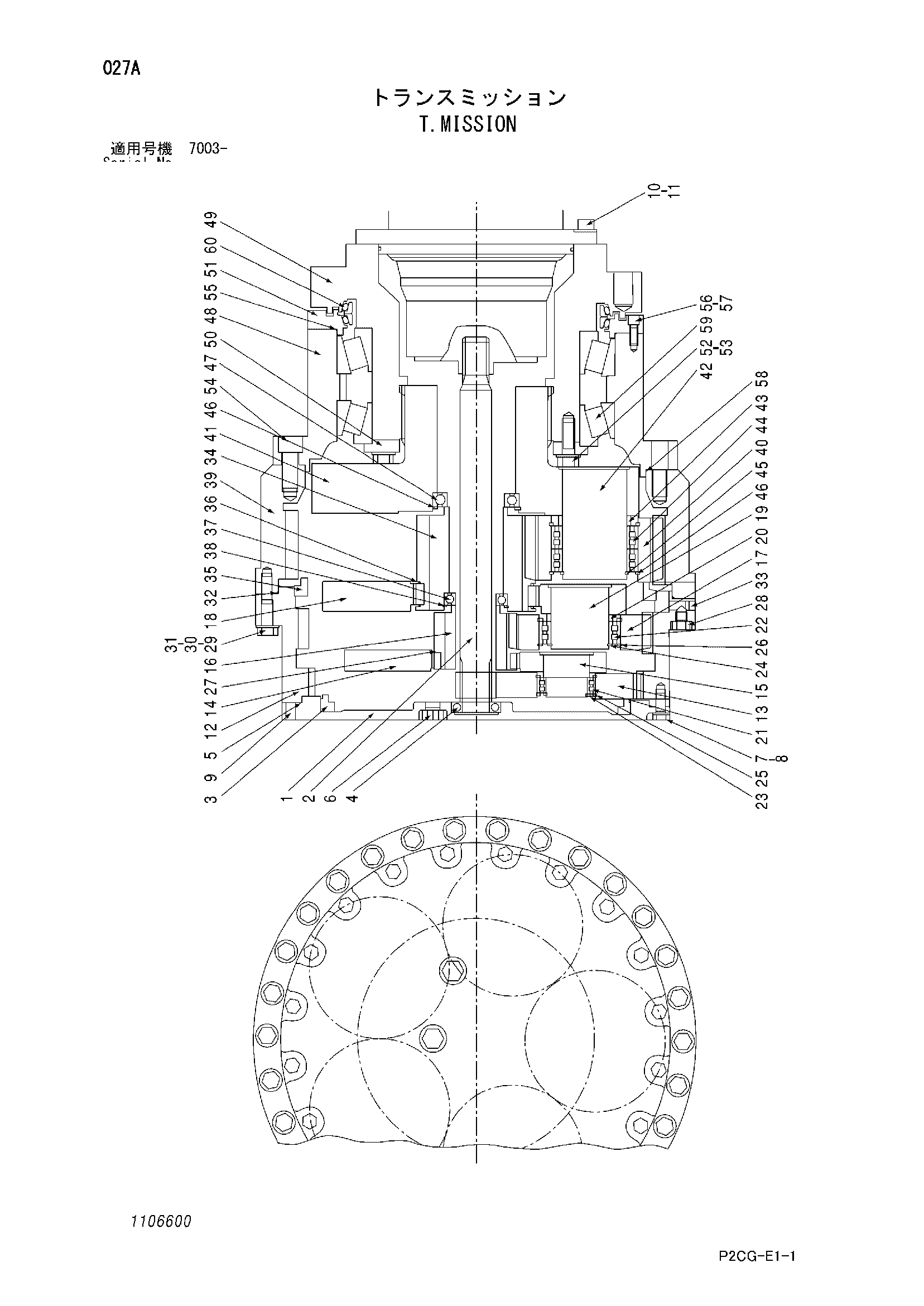

Заводская схема «Трансмиссия» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4634471	Трансмиссия	1
1	1106601	Фланец	1
2	1106602	Шестерня	1
3	1106603	Кольцо	1
4	1106604	Шариковый подшипник	1
5	1106605	Уплотнительное кольцо	1
6	1106606	Пробка	2
7	1106607	Болт	20
8	1106608	Пружинная шайба	20
9	1106609	Установочный винт	2
10	1106610	Болт с внутренним шестигранником	4
11	1106611	Шайба	4
12	1106612	Корпус	1
13	1106613	Шестерня	3
14	1106614	Водило	1
15	1106615	Палец	3
16	1106616	Шестерня	1
17	1106617	Шестерня	4
18	1106618	Водило	1
19	1106619	Палец	4
20	1106620	Проставка	4
21	1106621	Роликовый подшипник	3
22	1106622	Роликовый подшипник	4
23	1106623	Стопорное кольцо	3
24	1106624	Стопорное кольцо	4
25	1106625	Стопорное кольцо	6
26	1106626	Стопорное кольцо	8
27	1106627	Кольцо	1
28	1106628	Пробка	1
29	1106629	Болт	29
30	1106630	Шайба	29
31	1106631	Установочный винт	2
32	1106632	Уплотнительное кольцо	1
33	1106633	Пробка	1
34	1106634	Шестерня	1
35	1106635	Кольцо	1
36	1106636	Кольцо	2
37	1106637	Шариковый подшипник	1
38	1106638	Стопорное кольцо	1
39	1106639	Корпус	1
40	1106640	Шестерня	5
41	1106641	Водило	1
42	1106642	Палец	5
43	1106643	Проставка	5
44	1106644	Роликовый подшипник	10
45	1106645	Стопорное кольцо	5
46	1106646	Стопорное кольцо	11
47	1106647	Шариковый подшипник	1
48	1106648	Корпус	1
49	1106649	Мост	1
50	1106650	Кольцо	1
51	1106651	Крышка уплотнение	1
52	1106652	Болт	16
53	1106630	Шайба	16
54	1106653	Болт с внутренним шестигранником	2
55	1106654	Уплотнительное кольцо	1
56	1106655	Болт с внутренним шестигранником	24
57	1106656	Шайба	24
58	1106657	Уплотнительное кольцо	1
59	1106658	Подшипник	2
60	1106659	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
