Задний ограничитель — HITACHI SCX2800-2

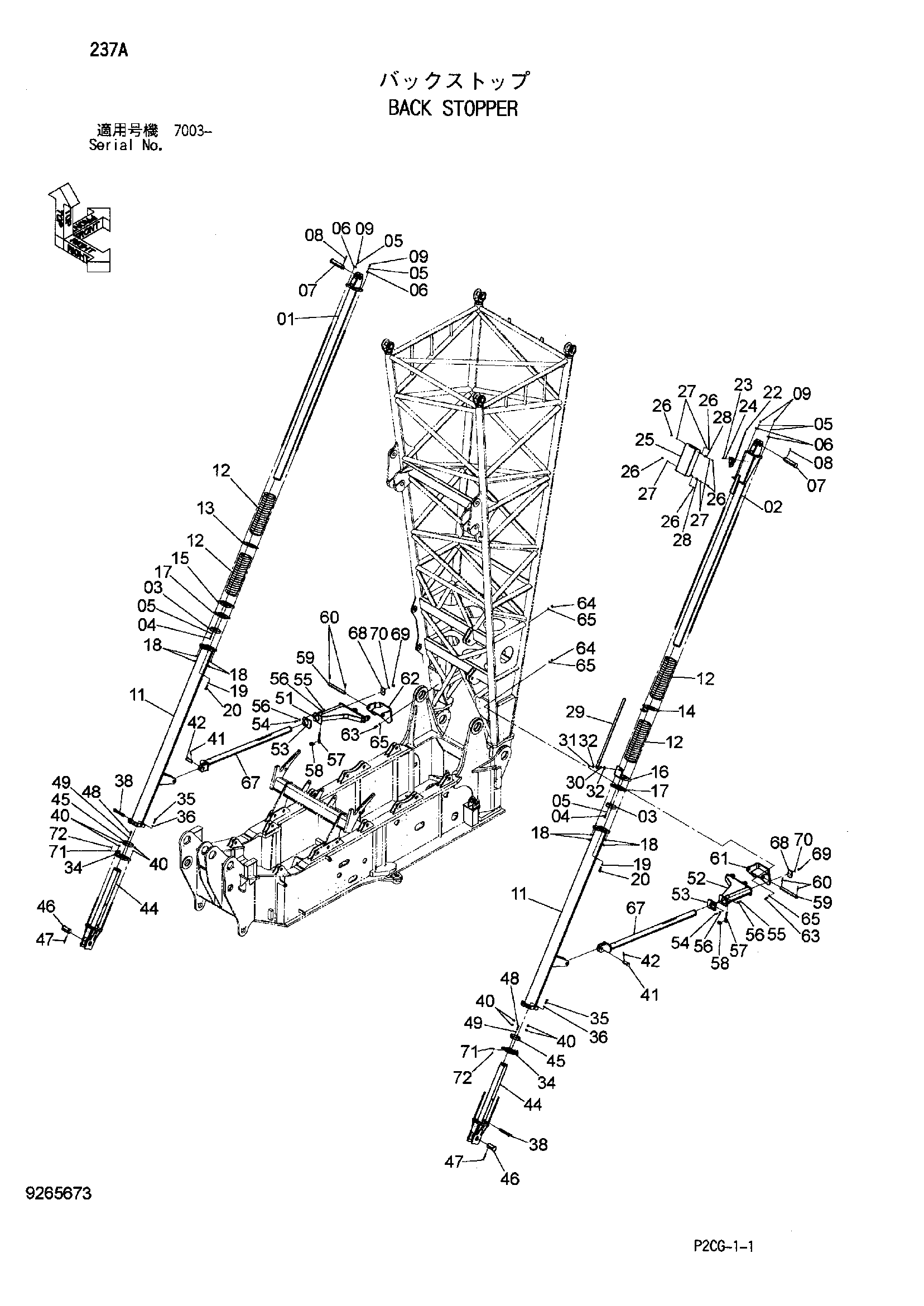

Заводская схема «Задний ограничитель» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7050977	Опора внутренний	1
02	7050976	Опора внутренний	1
03	4650085	Пластина	2
04	J921065	Болт	8
05	A590110	Плоская шайба	12
06	9766322	Шток	4
07	4650959	Палец	2
08	A761090	Шплинт	2
09	J921030	Болт	4
11	7050974	Ограничитель наружный	2
12	4656268	Пружина	4
13	4656684	Направляющая	1
14	4656624	Направляющая	1
15	4656685	Пластина	1
16	9766321	Кронштейн	1
17	4656627	Пластина	2
18	J950016	Гайка	8
19	A590116	Плоская шайба	4
20	J921670	Болт	4
22	4650124	Выключатель концевой	1
23	M430540	Винт	4
24	A590105	Плоская шайба	4
25	8105595	Крышка	1
26	J921016	Болт	6
27	A590110	Плоская шайба	6
28	4190271	Зажим	2
29	4656623	Штанга	1
30	4628866	Проставка	1
31	M660012	U-образная гайка	1
32	449490	Плоская шайба	2
34	9766330	Пластина	2
35	J921670	Болт	4
36	A590116	Плоская шайба	4
38	9766329	Палец	2
40	J950016	Гайка	8
41	4656763	Палец	2
42	A768063	Шплинт	2
44	7050965	Ограничитель внутренний	2
45	4656622	Пластина	2
46	4651038	Палец	2
47	A761001	Шплинт	2
48	J921065	Болт	8
49	A590110	Плоская шайба	8
51	7050982	Опора наружный	1
52	7050983	Опора наружный	1
53	4656762	Пластина	2
54	J921255	Болт	4
55	M660012	U-образная гайка	4
56	A590112	Плоская шайба	8
57	9766347	Палец	2
58	9700006	Палец кольцо	2
59	4656760	Палец	2
60	A768063	Шплинт	4
61	8105628	Кронштейн	1
62	8105629	Кронштейн	1
63	J921650	Болт	8
64	M660016	U-образная гайка	8
65	A590116	Плоская шайба	16
67	8105613	Опора внутренний	2
68	4656761	Пластина	2
69	J921630	Болт	4
70	A590116	Плоская шайба	4
71	4662042	Палец	2
72	4022698	Стопорный палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
