Таке-уп тумблер — HITACHI SCX2800-2

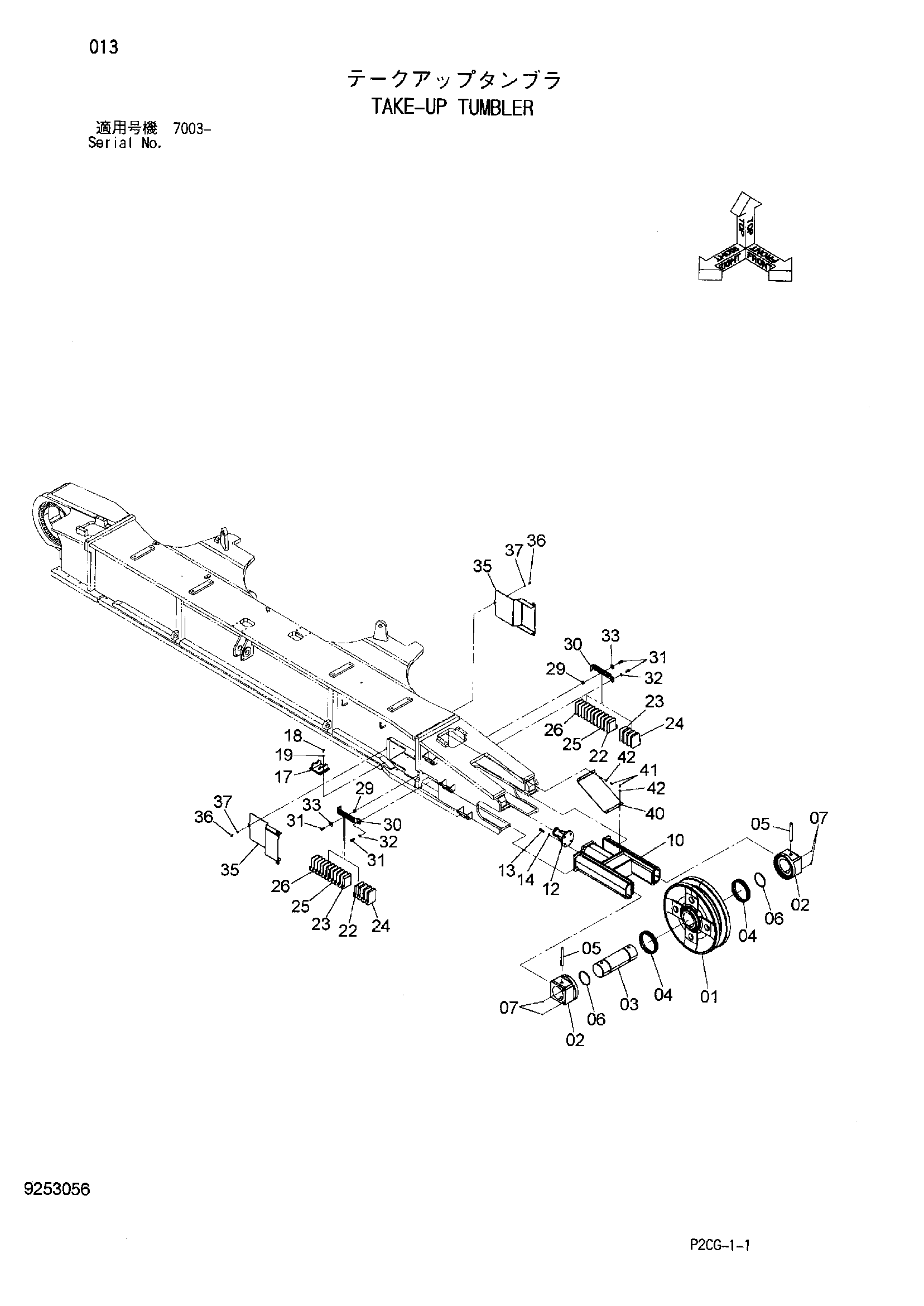

Заводская схема «Таке-уп тумблер» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9253056 | Таке-уп тумблер | 2 | |
| 01 | 8099357 | Тумблер таке-уп | 1 |
| 02 | 2052806 | HUB | 2 |
| 03 | 3105796 | Вал холостой ход | 1 |
| 04 | 4640423 | Комплект уплотнений | 2 |
| 05 | 4639759 | Установочный штифт | 2 |
| 06 | 4063215 | Уплотнительное кольцо | 2 |
| 07 | 94-2011 | Пробка | 4 |
| 10 | 7051578 | Вилка | 1 |
| 12 | 8099901 | Кронштейн | 1 |
| 13 | J921650 | Болт | 4 |
| 14 | A590116 | Плоская шайба | 4 |
| 17 | 9764735 | Кронштейн | 1 |
| 18 | J921030 | Болт | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 22 | 4639958 | Пластина | 2 |
| 23 | 4639959 | Пластина | 2 |
| 24 | 4643556 | Регулировочная шайба пластина 25mm | 6 |
| 25 | 4639960 | Регулировочная шайба пластина 12mm | 10 |
| 26 | 4639961 | Регулировочная шайба пластина 6mm | 10 |
| 29 | 4088140 | Проставка | 2 |
| 30 | 4640097 | Пластина | 2 |
| 31 | J921640 | Болт | 4 |
| 32 | A590116 | Плоская шайба | 2 |
| 33 | J217085 | Шайба | 2 |
| 35 | 8100880 | Крышка | 2 |
| 36 | J921220 | Болт | 6 |
| 37 | A590112 | Плоская шайба | 6 |
| 40 | 4640195 | Крышка | 1 |
| 41 | J921220 | Болт | 4 |
| 42 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
