Платформа (левый) — HITACHI SCX2800-2

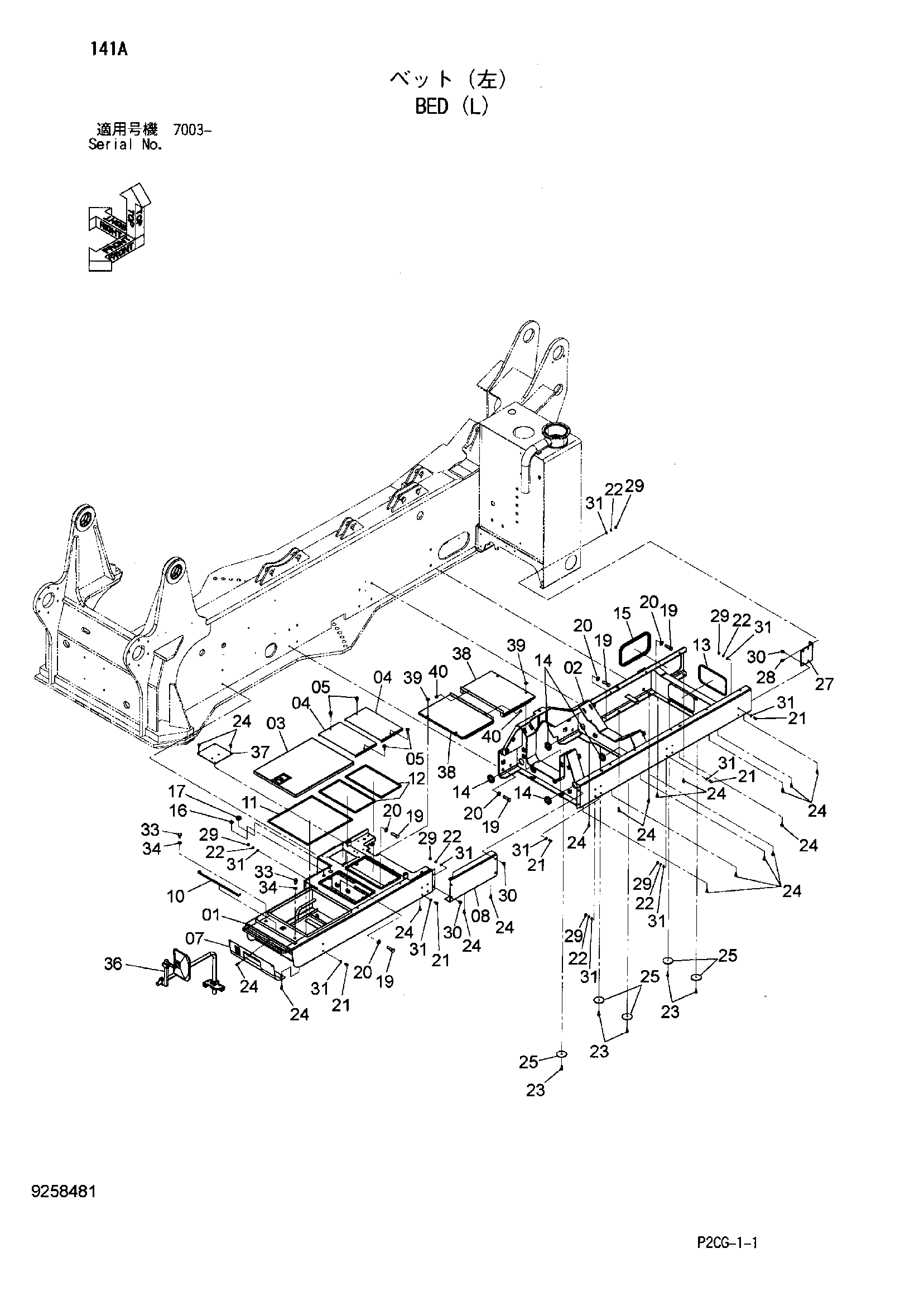

Заводская схема «Платформа (левый)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010443 | Платформа двигатель | 1 |
| 02 | 5010418 | Платформа двигатель | 1 |
| 03 | 8103397 | Крышка аккумулятор | 1 |
| 04 | 4647588 | Крышка | 2 |
| 05 | 3098039 | Ручка | 4 |
| 07 | 8103031 | Крышка | 1 |
| 08 | 9765539 | Крышка боковой | 1 |
| 10 | 4647598 | Трим сафтй | 1 |
| 11 | 4647599 | Трим сафтй | 1 |
| 12 | 4647600 | Трим сафтй | 2 |
| 13 | 4647601 | Трим сафтй | 1 |
| 14 | 4509404 | Резиновая втулка | 4 |
| 15 | 4609616 | Резиновая подушка | 1 |
| 16 | 4208985 | Резиновая втулка | 1 |
| 17 | 4184582 | Резиновая втулка | 1 |
| 19 | J922070 | Болт | 14 |
| 20 | J222020 | Шайба | 14 |
| 21 | J901225 | Болт | 16 |
| 22 | A590912 | Пружинная шайба | 18 |
| 23 | J271040 | Болт с шайбой | 5 |
| 23A | J901040 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271030 | Болт с шайбой | 26 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4319802 | Пластина | 5 |
| 27 | 3100401 | Кронштейн | 1 |
| 28 | J271240 | Болт с шайбой | 2 |
| 28A | J901240 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J950012 | Гайка | 18 |
| 30 | J271225 | Болт с шайбой | 8 |
| 30A | J901225 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | A590112 | Плоская шайба | 34 |
| 33 | J922030 | Болт | 2 |
| 34 | A590120 | Плоская шайба | 2 |
| 36 | 9269785 | Зеркало (левый) | 1 |
| 37 | 9766931 | Крышка | 1 |
| 38 | 8107033 | Крышка | 2 |
| 39 | J281020 | Болт с шайбой | 4 |
| 39A | J901020 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 40 | J271020 | Болт с шайбой | 2 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
