Всасывающие трубопроводы — HITACHI SCX2800-2

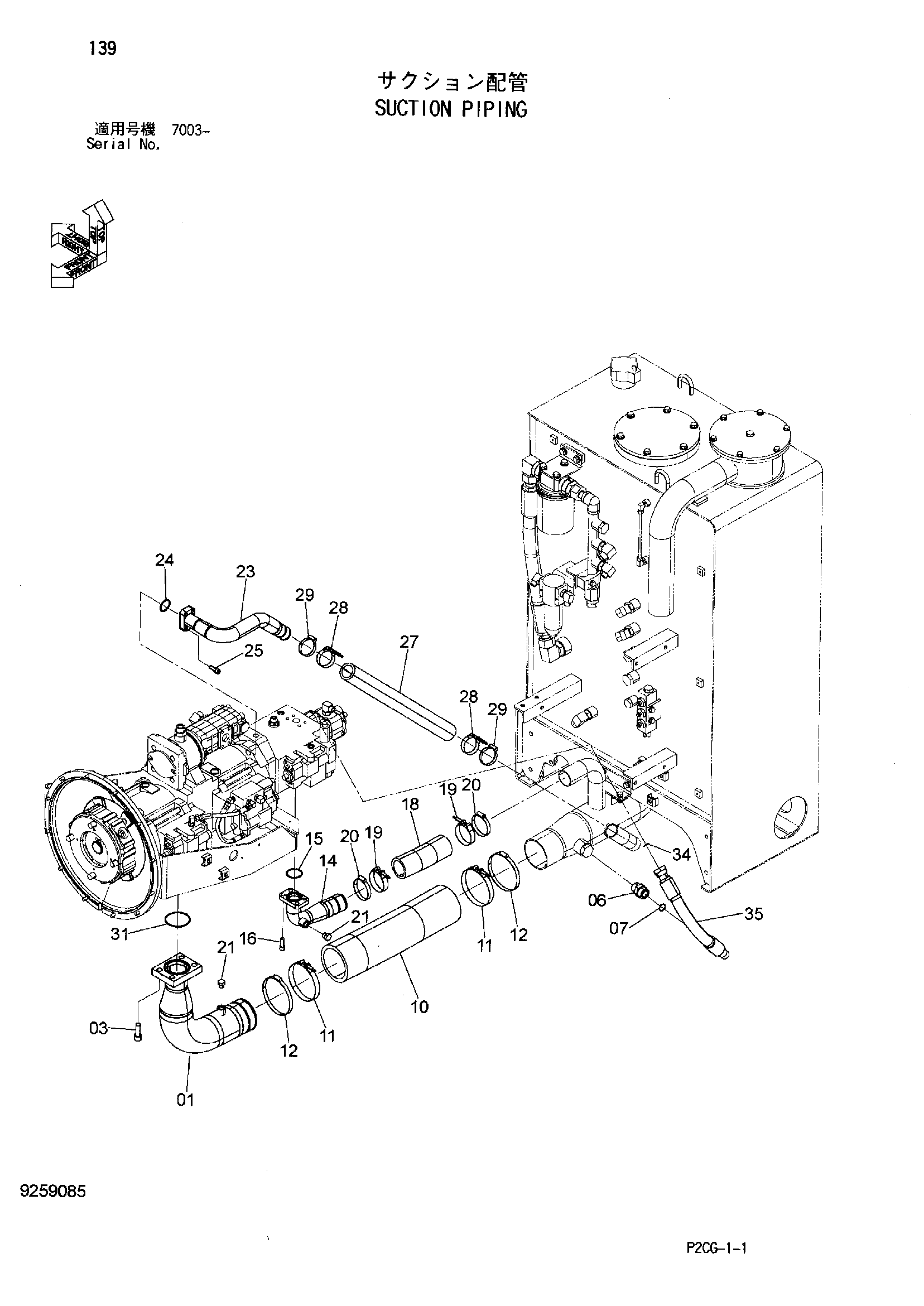

Заводская схема «Всасывающие трубопроводы» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049933 | Всасывающая трубка | 1 |
| 03 | M341645 | Болт с внутренним шестигранником | 4 |
| 06 | A853188 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 1 |
| 10 | 4244659 | Резиновый шланг | 1 |
| 11 | 4282491 | Хомут шланга | 2 |
| 12 | 4245194 | Хомут шланга | 2 |
| 14 | 8103580 | Всасывающая трубка | 1 |
| 15 | A811050 | Уплотнительное кольцо | 1 |
| 16 | M341230 | Болт с внутренним шестигранником | 4 |
| 18 | 4648208 | Шланг | 1 |
| 19 | 4263764 | Хомут шланга | 2 |
| 20 | 4504491 | Хомут шланга | 2 |
| 21 | A885003 | Пробка | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 8103579 | Всасывающая трубка | 1 |
| 24 | A811040 | Уплотнительное кольцо | 1 |
| 25 | M351030 | Болт с внутренним шестигранником | 4 |
| 27 | 4017943 | Резиновый шланг | 1 |
| 28 | 4282477 | Хомут шланга | 2 |
| 29 | 4504198 | Хомут шланга | 2 |
| 31 | A811085 | Уплотнительное кольцо | 1 |
| 34 | 4187308 | Уплотнительное кольцо | 1 |
| 35 | 4657471 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
