Барабан опора — HITACHI SCX2800-2

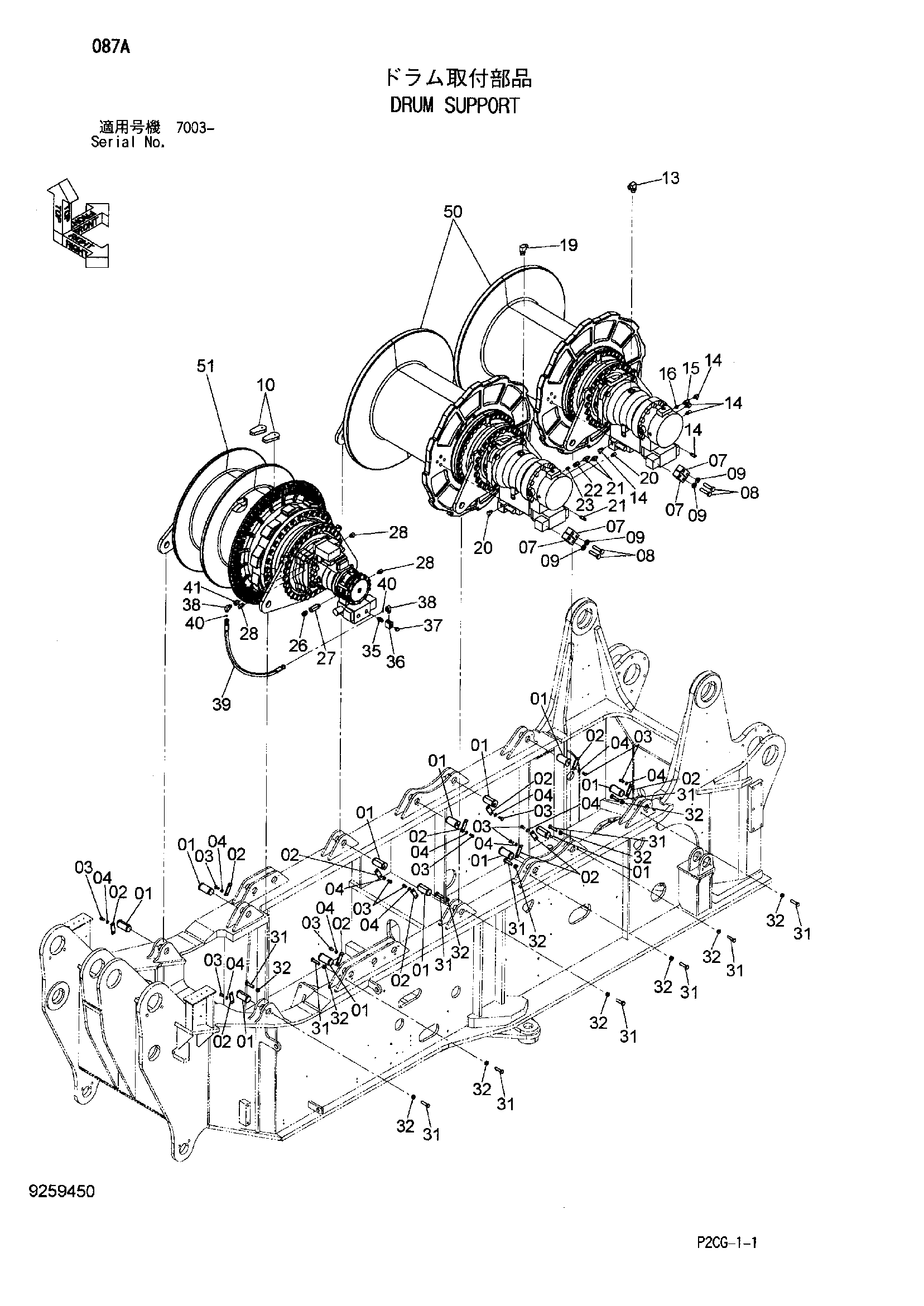

Заводская схема «Барабан опора» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4646741	Палец	12
02	X4246	Стопорная пластина	12
03	J901225	Болт	24
04	A590912	Пружинная шайба	24
07	4643584	Хомут	4
08	J922080	Болт	8
09	J222020	Шайба	8
10	4340392	Ведге	2
13	A853366	Угловой штуцер	1
13A	4506424	Уплотнительное кольцо	1
14	A852323	Угловой штуцер	5
14A	957366	Уплотнительное кольцо	1
15	4202565	Адаптер	1
15A	957366	Уплотнительное кольцо	1
16	A852123	Адаптер	1
16A	957366	Уплотнительное кольцо	1
19	A853366	Угловой штуцер	1
19A	4506424	Уплотнительное кольцо	1
20	A852323	Угловой штуцер	2
20A	957366	Уплотнительное кольцо	1
21	A852423	Тройник	3
21A	957366	Уплотнительное кольцо	1
22	4202565	Адаптер	1
22A	957366	Уплотнительное кольцо	1
23	A852123	Адаптер	1
23A	957366	Уплотнительное кольцо	1
26	A853144	Адаптер	1
26A	4506418	Уплотнительное кольцо	1
27	4336625	Переходник	1
27A	4506418	Уплотнительное кольцо	1
28	A852323	Угловой штуцер	3
28A	957366	Уплотнительное кольцо	1
31	M261660	Болт	12
32	J950016	Гайка	12
35	4276849	Адаптер	1
35A	4509180	Уплотнительное кольцо	1
36	4210947	Тройник	1
37	A885003	Пробка	1
37A	4509180	Уплотнительное кольцо	1
38	4202112	Угловой штуцер	2
38A	4509180	Уплотнительное кольцо	1
39	4285800	Шланг	1
40	4138938	Уплотнительное кольцо	2
41	4621470	Переходник	1
50	9254144	Лебёдка (передний, задний)	2
51	9254870	Стрела дерриккинг дром	1
