Боковой рама инсталл и ремове устройство — HITACHI SCX2800-2

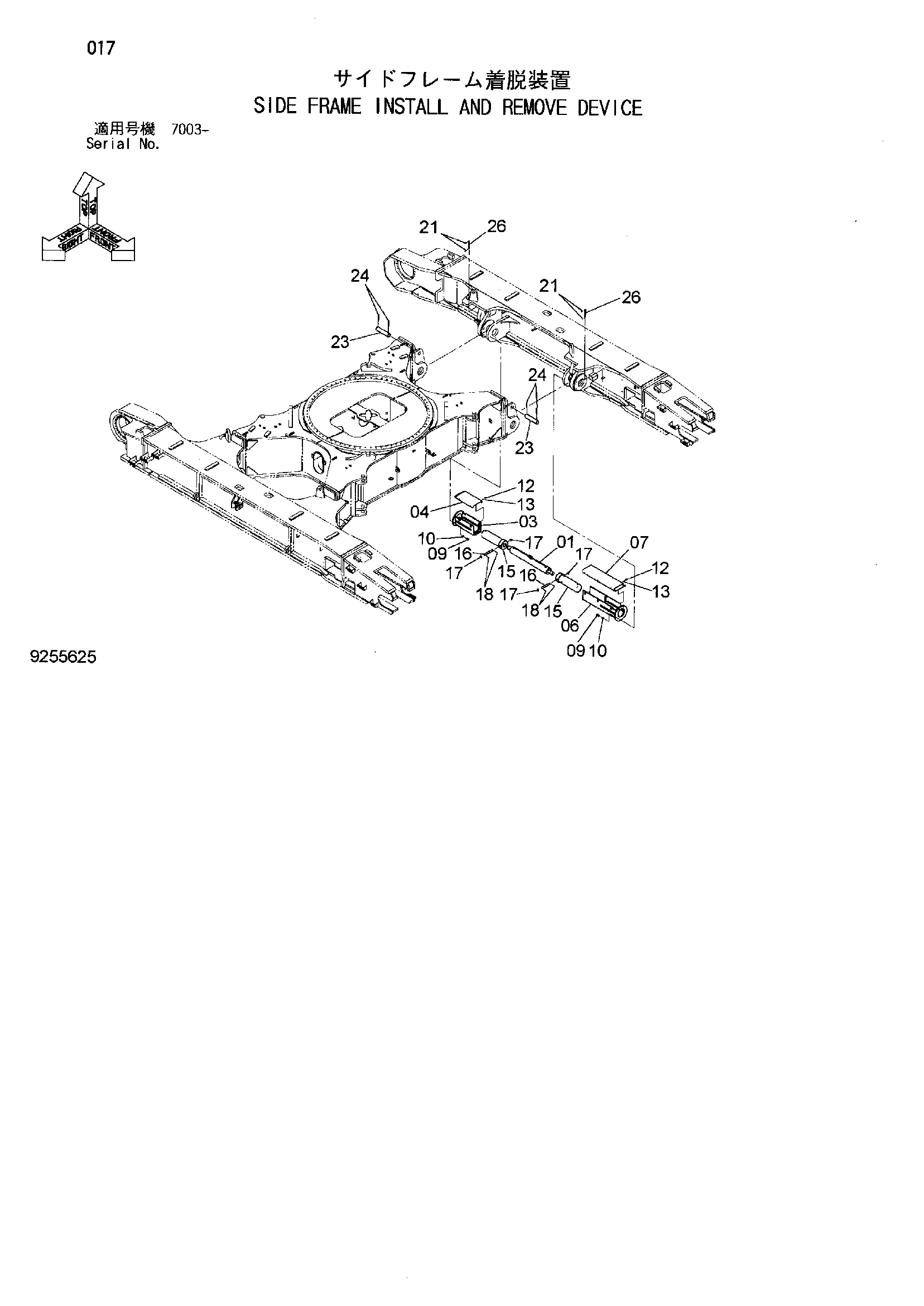

Заводская схема «Боковой рама инсталл и ремове устройство» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9255625 | Боковой рама инсталл и | 2 | |
| 01 | 4640642 | Гидроцилиндр. масляный | 1 |
| 03 | 8102701 | Кронштейн | 1 |
| 04 | 8102676 | Крышка | 1 |
| 06 | 7049482 | Кронштейн | 1 |
| 07 | 8102679 | Крышка | 1 |
| 09 | J922050 | Болт | 10 |
| 10 | A590120 | Плоская шайба | 10 |
| 12 | J901016 | Болт | 10 |
| 13 | A590110 | Плоская шайба | 10 |
| 15 | 4644376 | Палец | 2 |
| 16 | 4644396 | Палец | 2 |
| 17 | A590124 | Плоская шайба | 4 |
| 18 | 4644071 | Шплинт | 4 |
| 21 | 4077248 | Стопорный палец | 4 |
| 23 | 4644466 | Палец | 2 |
| 24 | A761302 | Шплинт | 4 |
| 26 | 4657132 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
