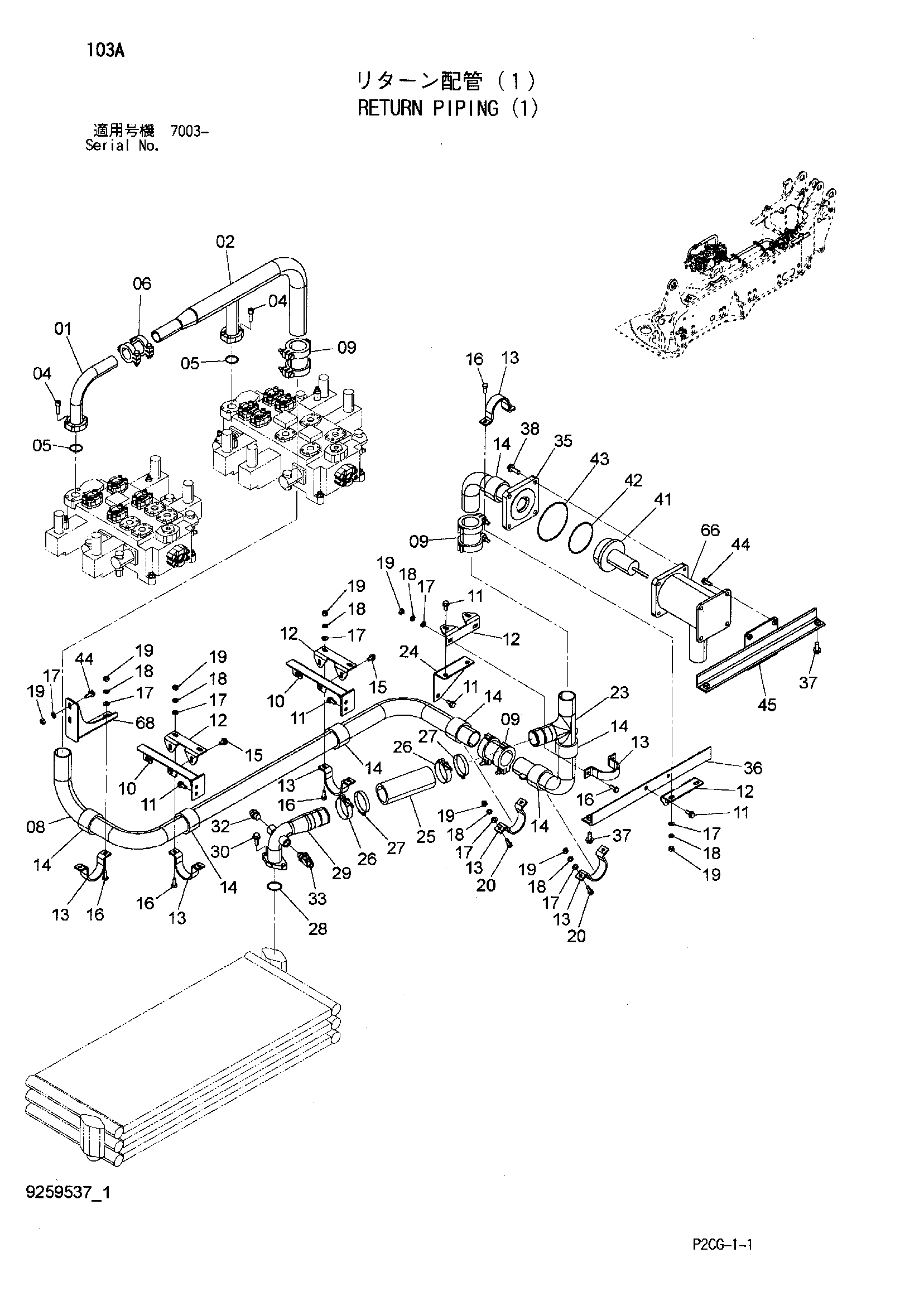

Обратные трубопроводы (1) — HITACHI SCX2800-2
Заводская схема «Обратные трубопроводы (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9765644 | Трубка | 1 |
| 02 | 8103668 | Трубка | 1 |
| 04 | M341236 | Болт с внутренним шестигранником | 8 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 06 | 4069801 | Муфта | 1 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 08 | 3107088 | Трубка | 1 |
| 09 | 4067833 | Муфта | 3 |
| 09A | 4196261 | Уплотнение кольцо | 2 |
| 10 | 8102993 | Кронштейн | 2 |
| 11 | J271025 | Болт с шайбой | 10 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4609954 | Кронштейн | 4 |
| 13 | 4000909 | Хомут трубки | 7 |
| 14 | 4343144 | Втулка | 7 |
| 15 | J271020 | Болт с шайбой | 4 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J901025 | Болт | 10 |
| 17 | A590110 | Плоская шайба | 16 |
| 18 | A590910 | Пружинная шайба | 14 |
| 19 | J950010 | Гайка | 16 |
| 20 | J901030 | Болт | 4 |
| 23 | 7050001 | Трубка | 1 |
| 24 | 9765662 | Кронштейн | 1 |
| 25 | 4094001 | Резиновый шланг | 1 |
| 26 | 4263764 | Хомут шланга | 2 |
| 27 | 4504491 | Хомут шланга | 2 |
| 28 | 985096 | Уплотнительное кольцо | 1 |
| 29 | 8103671 | Трубка | 1 |
| 30 | J271235 | Болт с шайбой | 2 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | A853144 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A853444 | Тройник | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 8103679 | Трубка | 1 |
| 36 | 8103723 | Кронштейн | 1 |
| 37 | J271230 | Болт с шайбой | 4 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271240 | Болт с шайбой | 4 |
| 38A | J901240 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 41 | 4433091 | Клапан | 1 |
| 42 | A811115 | Уплотнительное кольцо | 1 |
| 43 | A811145 | Уплотнительное кольцо | 1 |
| 44 | J271030 | Болт с шайбой | 6 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 8103726 | Кронштейн | 1 |
| 66 | 8092289 | Корпус | 1 |
| 68 | 8104733 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
