Панель пола — HITACHI SCX2800-2

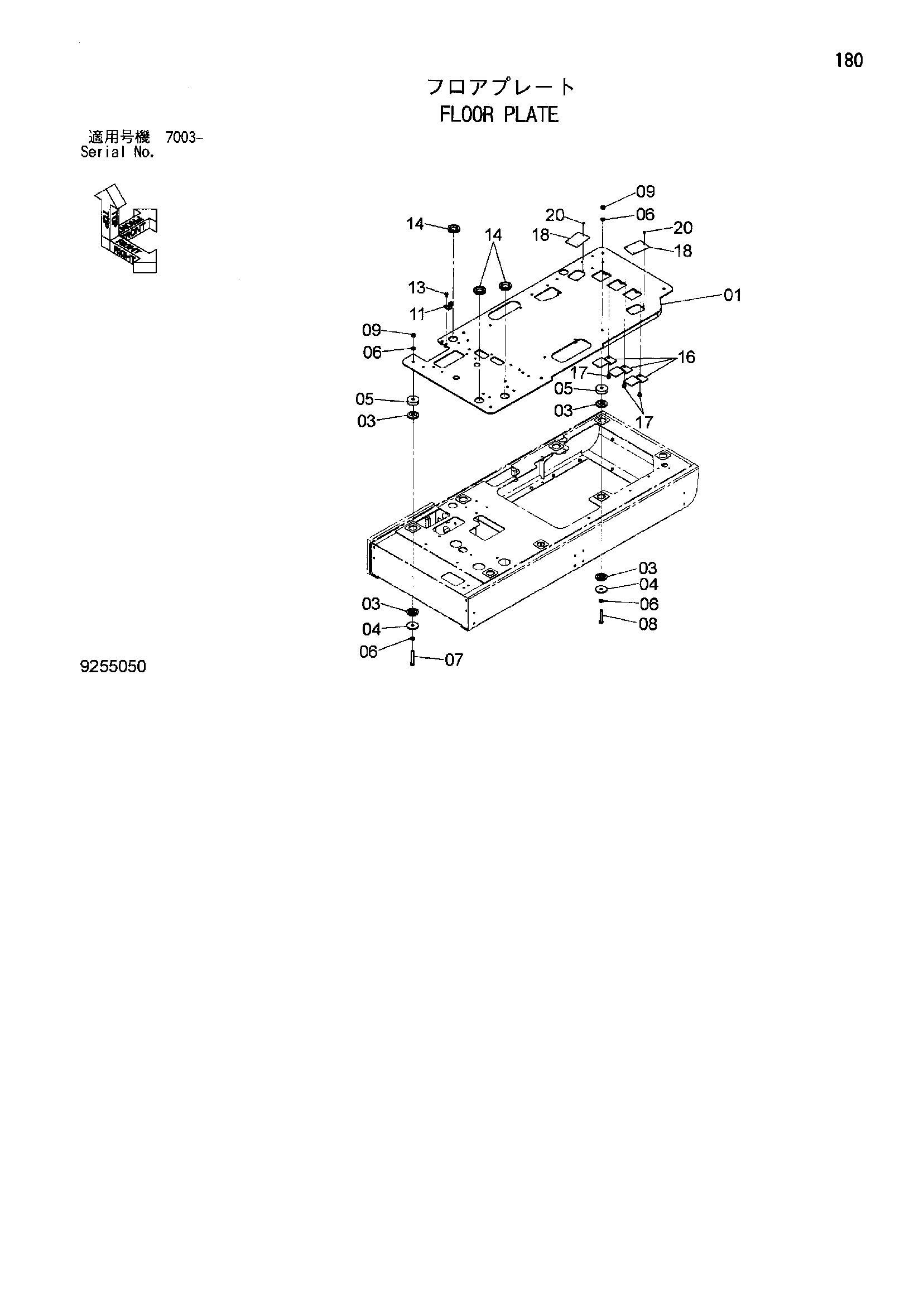

Заводская схема «Панель пола» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022794 | Пластина | 1 |
| 03 | 3100163 | Резиновая подушка | 16 |
| 04 | 4130831 | Шайба | 8 |
| 05 | 3100170 | Пластина | 8 |
| 06 | A590116 | Плоская шайба | 16 |
| 07 | J921600 | Болт | 7 |
| 08 | J921690 | Болт | 1 |
| 09 | J950016 | Гайка | 8 |
| 11 | 9763305 | Кронштейн | 1 |
| 13 | J271025 | Болт с шайбой | 1 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4509404 | Резиновая втулка | 3 |
| 16 | 4616997 | Крышка | 3 |
| 17 | J271220 | Болт с шайбой | 6 |
| 17A | J901220 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4618988 | Крышка | 2 |
| 20 | J650616 | Винт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
