Гидрораспределитель (слевинг) — HITACHI SCX2800-2

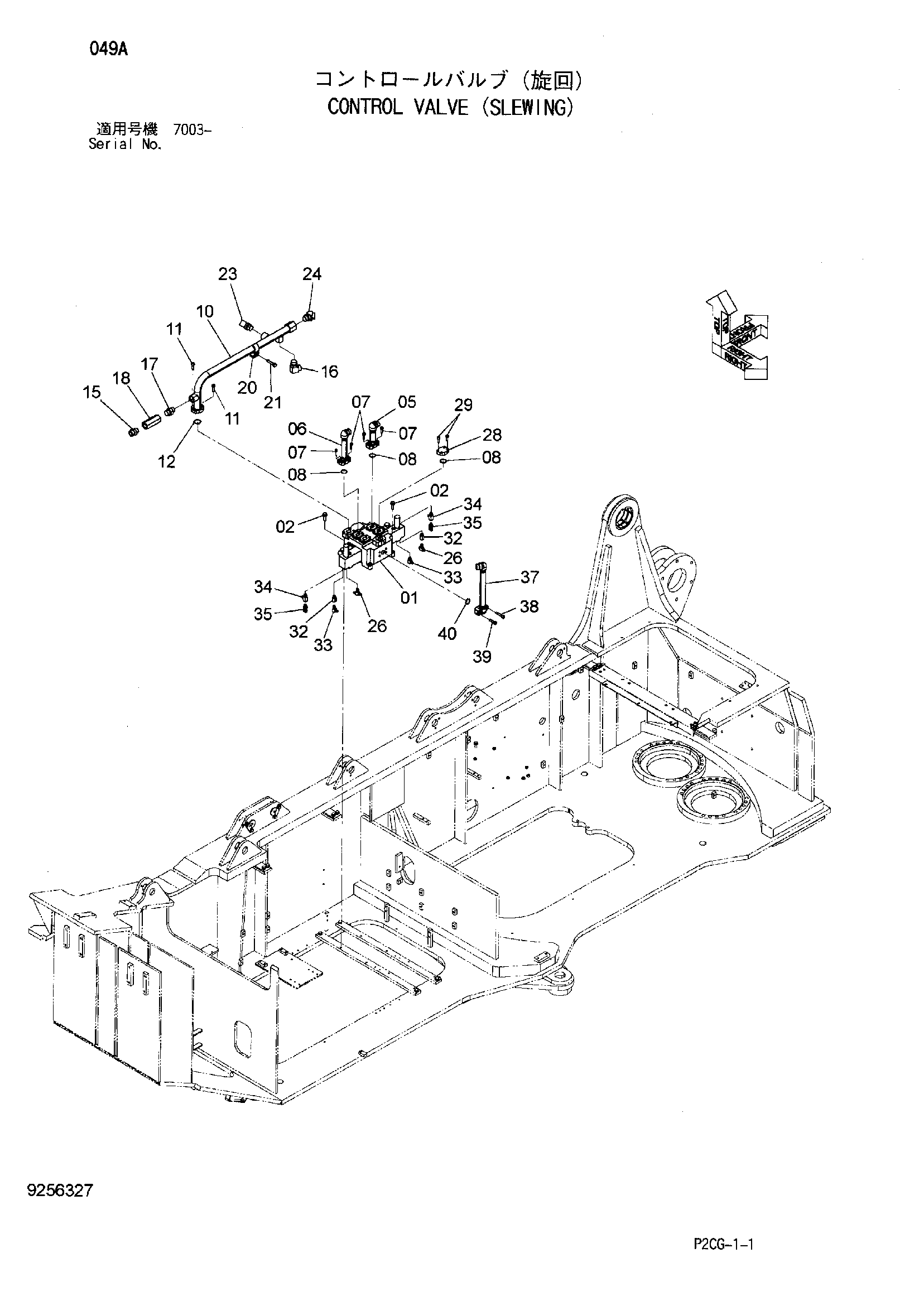

Заводская схема «Гидрораспределитель (слевинг)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640653 | Гидрораспределитель | 1 |
| 02 | J271245 | Болт с шайбой | 4 |
| 02A | J901245 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 9761907 | Трубка | 1 |
| 06 | 9761908 | Трубка | 1 |
| 07 | M341030 | Болт с внутренним шестигранником | 8 |
| 08 | A811035 | Уплотнительное кольцо | 3 |
| 10 | 8102677 | Трубка | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 4 |
| 12 | A811040 | Уплотнительное кольцо | 1 |
| 15 | A853188 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A853388 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4371289 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 2 |
| 18 | 4371260 | Обратный клапан | 1 |
| 20 | 4053698 | Хомут трубки | 1 |
| 21 | J271265 | Болт с шайбой | 1 |
| 21A | J901265 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | A853386 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | A853288 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A852523 | Тройник | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4118241 | Фланец | 1 |
| 29 | M341030 | Болт с внутренним шестигранником | 4 |
| 32 | 4202564 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852323 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4607588 | Тройник | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4436535 | Датчик давления | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 8103203 | Трубка | 1 |
| 38 | M341256 | Болт с внутренним шестигранником | 2 |
| 39 | M341240 | Болт с внутренним шестигранником | 2 |
| 40 | A811035 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
