Гидроцилиндр. трубопроводы (1) — HITACHI SCX2800-2

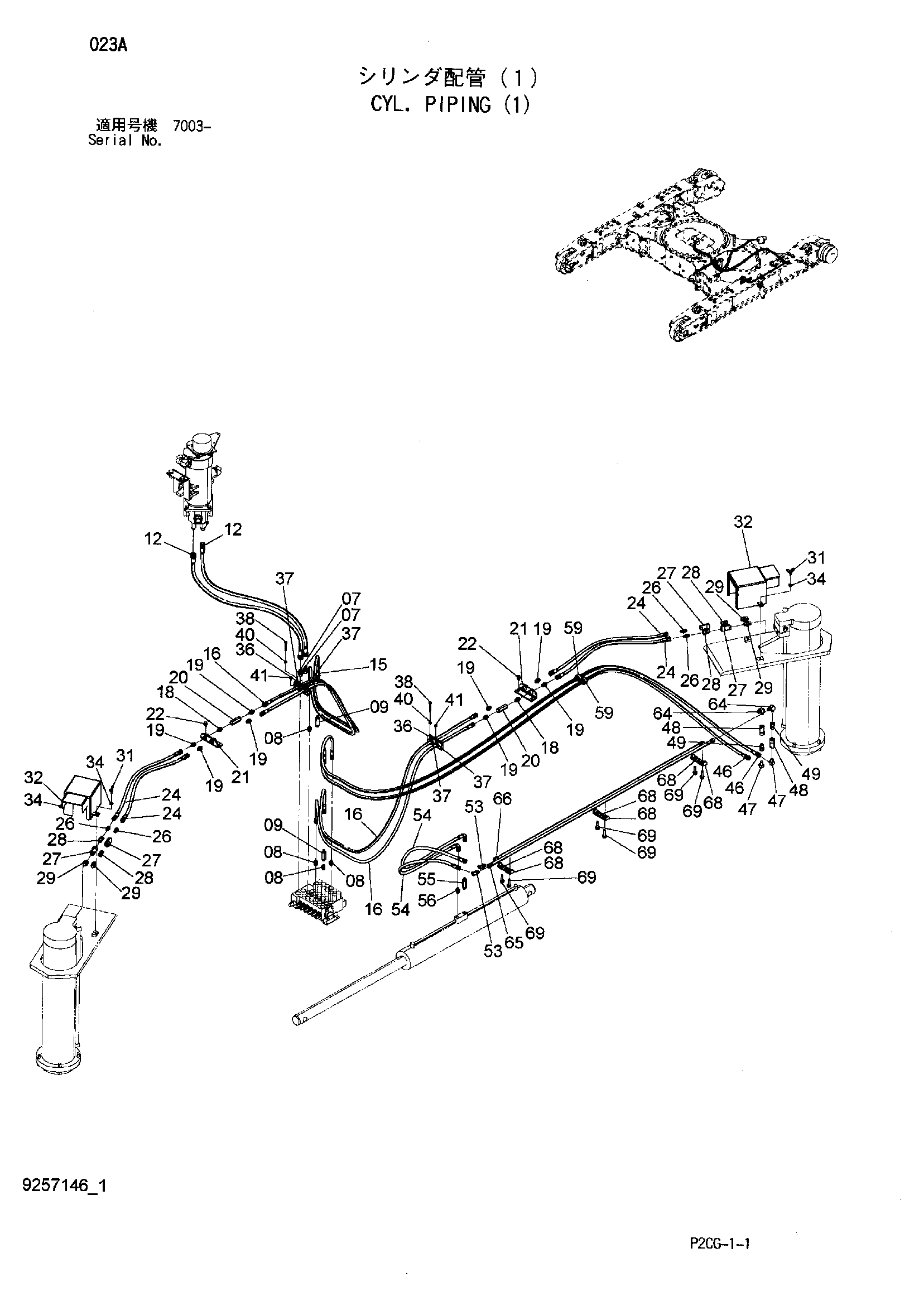

Заводская схема «Гидроцилиндр. трубопроводы (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | A852144 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4325979 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4305268 | Шланг | 2 |
| 15 | 4305241 | Шланг | 1 |
| 16 | 4305240 | Шланг | 3 |
| 18 | 4483048 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 2 |
| 19 | A852133 | Адаптер | 8 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4605959 | Клапан словретур | 2 |
| 21 | 8102759 | Кронштейн | 2 |
| 22 | J271020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4305229 | Шланг | 4 |
| 26 | 4215650 | Адаптер | 4 |
| 27 | 4022907 | Самоуплотняющееся соединение | 4 |
| 27A | 4072595 | Колпачок | 1 |
| 28 | 4022908 | Самоуплотняющееся соединение | 4 |
| 28A | 4072596 | Колпачок | 1 |
| 29 | 4142256 | Адаптер | 4 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4652648 | Болт винг | 4 |
| 32 | 8100677 | Крышка гидроцилиндр. | 2 |
| 34 | A590110 | Плоская шайба | 4 |
| 36 | 4617539 | Хомут | 2 |
| 37 | 4610114 | Резиновая втулка | 4 |
| 38 | J900860 | Болт | 4 |
| 40 | A590108 | Плоская шайба | 4 |
| 41 | M430816 | Винт | 2 |
| 46 | 4407355 | Шланг | 2 |
| 47 | 4154657 | Угловой штуцер | 2 |
| 48 | 4022907 | Самоуплотняющееся соединение | 2 |
| 48A | 4072595 | Колпачок | 1 |
| 49 | 4022908 | Самоуплотняющееся соединение | 2 |
| 49A | 4072596 | Колпачок | 1 |
| 53 | A852233 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4315342 | Шланг | 2 |
| 55 | 4325979 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | A852133 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4610114 | Резиновая втулка | 2 |
| 64 | 4174586 | Угловой штуцер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 9766671 | Трубка | 1 |
| 66 | 9766672 | Трубка | 1 |
| 68 | 4190124 | Хомут трубки | 6 |
| 69 | J271245 | Болт с шайбой | 6 |
| 69A | J901245 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
