Гидрораспределитель (1) — HITACHI SCX2800-2

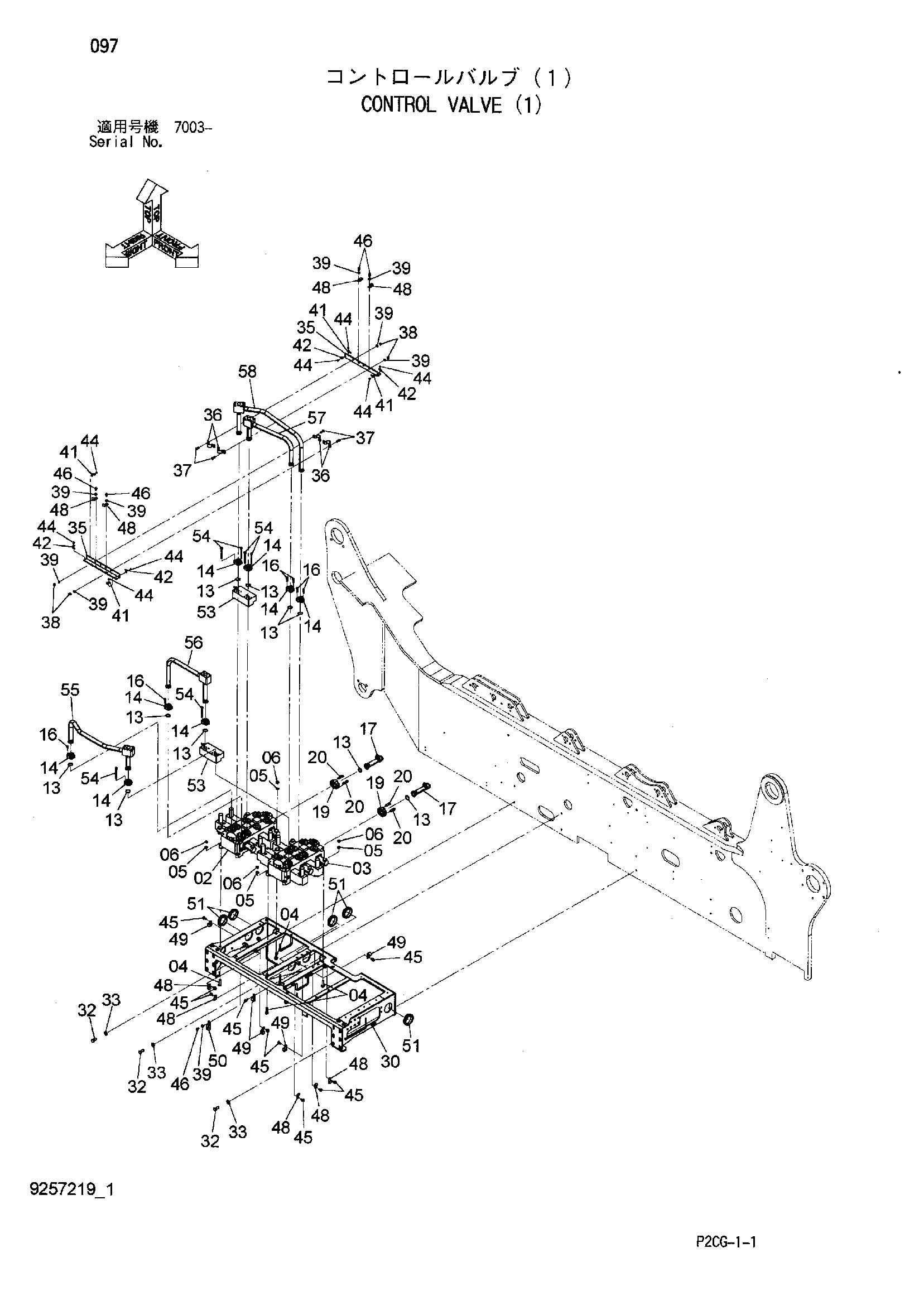

Заводская схема «Гидрораспределитель (1)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4640754	Гидрораспределитель	1
03	4658459	Гидрораспределитель	1
04	J271255	Болт с шайбой	8
04A	J901255	Болт	1
04B	J222012	Шайба	1
05	A590112	Плоская шайба	8
06	J950012	Гайка	8
13	966993	Уплотнительное кольцо	10
14	962453	Разъёмный фланец	16
16	M341030	Болт с внутренним шестигранником	16
17	9765460	Трубка	2
19	4085560	Разъёмный фланец	4
20	M341240	Болт с внутренним шестигранником	8
30	6024958	Кронштейн	1
32	J921635	Болт	6
33	J222016	Шайба	6
35	4615599	Кронштейн	2
36	4174241	Хомут трубки	4
37	J901025	Болт	8
38	J950010	Гайка	8
39	A590110	Плоская шайба	13
41	4252767	Кронштейн	4
42	4336874	Кронштейн	4
44	J460612	Винт с шайбой	8
45	J271020	Болт с шайбой	10
45A	J901020	Болт	1
45B	J222010	Шайба	1
46	J901016	Болт	5
48	4190272	Зажим (диаметр. 12mm)	9
49	4190263	Зажим (диаметр. 25mm)	5
50	4190266	Зажим (диаметр. 22mmX2)	1
51	4221019	Резиновая втулка	5
53	4662352	Предохранительный клапан	2
54	M341000	Болт с внутренним шестигранником	16
55	8107120	Трубка	1
56	8107121	Трубка	1
57	8107150	Трубка	1
58	8107151	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
