Гидроцилиндр. масляный — HITACHI SCX2800-2

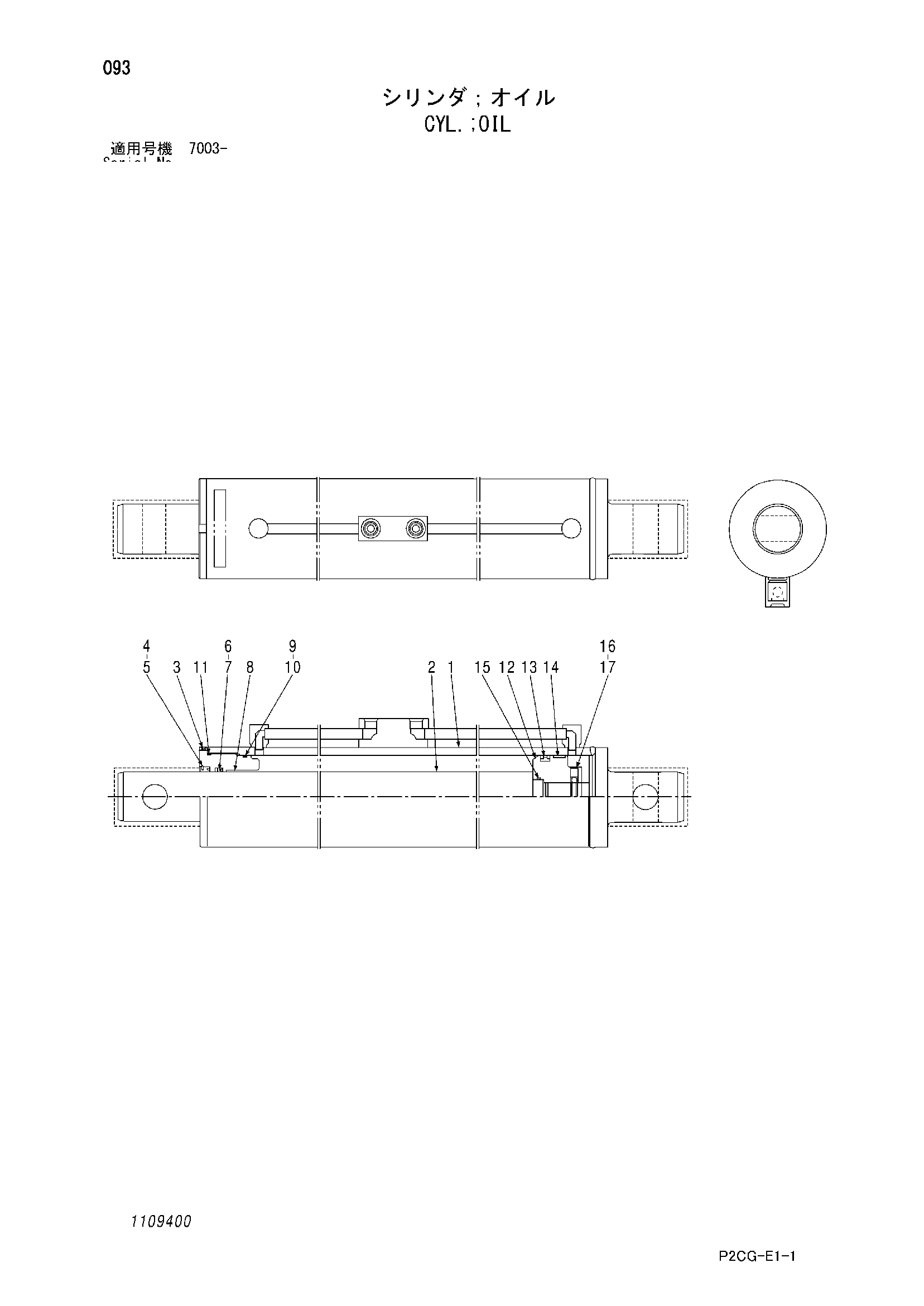

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4640642 | Гидроцилиндр. масляный | 1 | |
| 1 | 1109401 | Трубка в сборе | 1 |
| 2 | 1109402 | Шток | 1 |
| 3 | 1109403 | Гланд | 1 |
| 4 | 1109404 | Стеклоочиститель пыль | 1 |
| 5 | 1109405 | Стопорное кольцо | 1 |
| 6 | 1109406 | Уплотнение шток | 1 |
| 7 | 1109407 | Опорное кольцо | 1 |
| 8 | 1109408 | Втулка DU | 1 |
| 9 | 1109409 | Уплотнительное кольцо | 1 |
| 10 | 1109410 | Опорное кольцо | 1 |
| 11 | 1109411 | Уплотнительное кольцо | 1 |
| 12 | 1109412 | Поршень | 1 |
| 13 | 1109413 | Уплотнение | 1 |
| 14 | 1109414 | Износостойкое кольцо | 1 |
| 15 | 1109415 | Уплотнительное кольцо | 1 |
| 16 | 1109416 | Установочный винт | 1 |
| 17 | 1109417 | Стальной шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
