Насос блок — HITACHI SCX2800-2

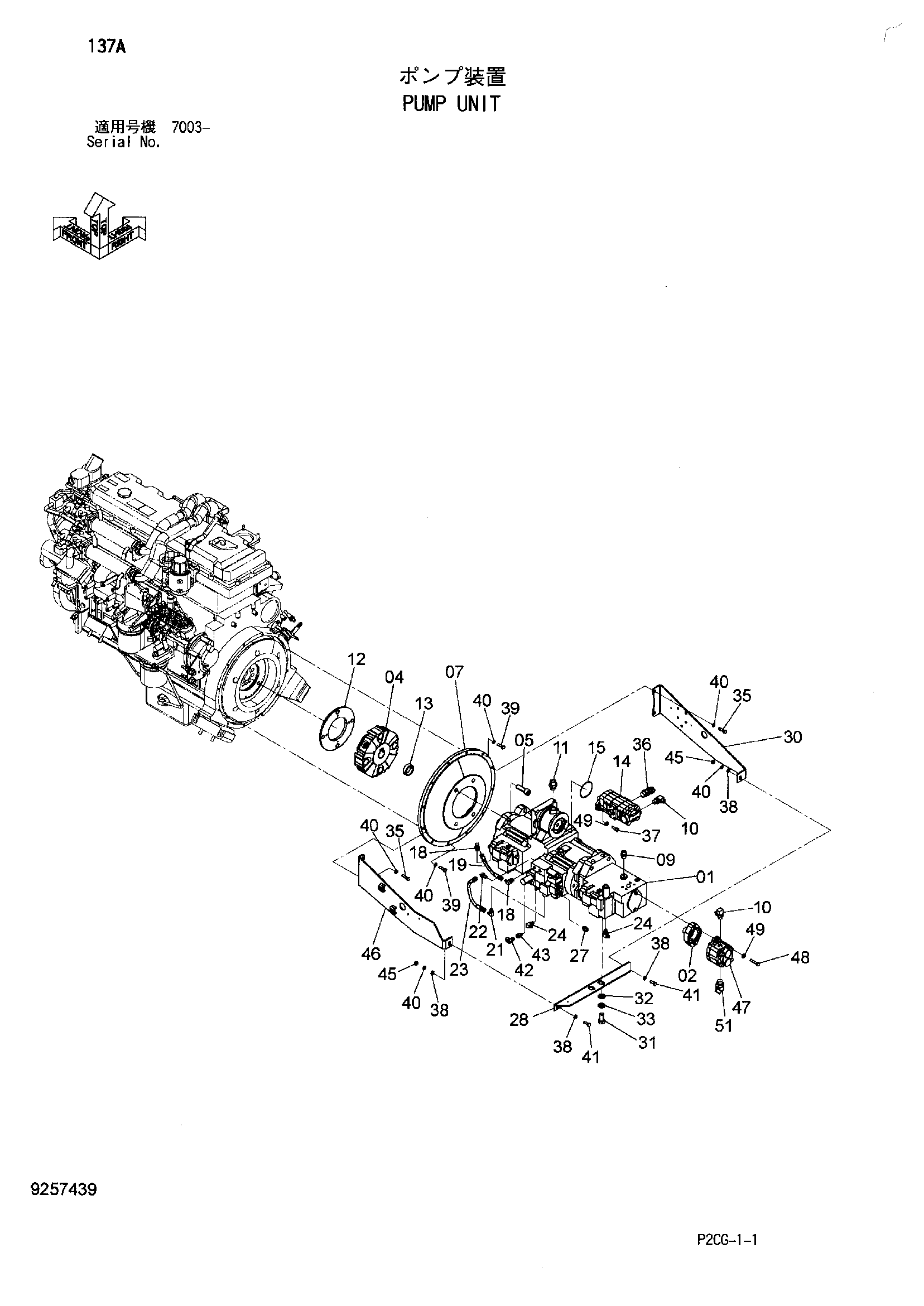

Заводская схема «Насос блок» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640756 | Поршневой насос | 1 |
| 02 | 4642179 | Муфта | 1 |
| 04 | 4608882 | Муфта | 1 |
| 05 | J782060 | Болт с внутренним шестигранником | 4 |
| 07 | 3106375 | Фланец | 1 |
| 09 | A853144 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853344 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 3100925 | Пластина | 1 |
| 13 | 4613236 | Проставка | 1 |
| 14 | 4605359 | Шестерённый насос | 1 |
| 15 | A810085 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4439874 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852222 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4248680 | Шланг | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852123 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4646381 | Опора | 1 |
| 30 | 3106762 | Опора | 1 |
| 31 | J922040 | Болт | 2 |
| 32 | A590120 | Плоская шайба | 2 |
| 33 | J257220 | Пружинная шайба | 2 |
| 35 | J901040 | Болт | 4 |
| 36 | A853364 | Угловой штуцер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | J781030 | Болт с внутренним шестигранником | 2 |
| 38 | A590110 | Плоская шайба | 4 |
| 39 | J901035 | Болт | 8 |
| 40 | A590910 | Пружинная шайба | 14 |
| 41 | J901030 | Болт | 2 |
| 42 | 4621434 | Самоуплотняющееся соединение | 1 |
| 43 | 4138898 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | J950010 | Гайка | 2 |
| 46 | 8106142 | Опора | 1 |
| 47 | 4660023 | Шестерённый насос | 1 |
| 48 | J901055 | Болт | 2 |
| 49 | J222010 | Шайба | 4 |
| 51 | A853266 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
