Лебёдка (передний, задний) — HITACHI SCX2800-2

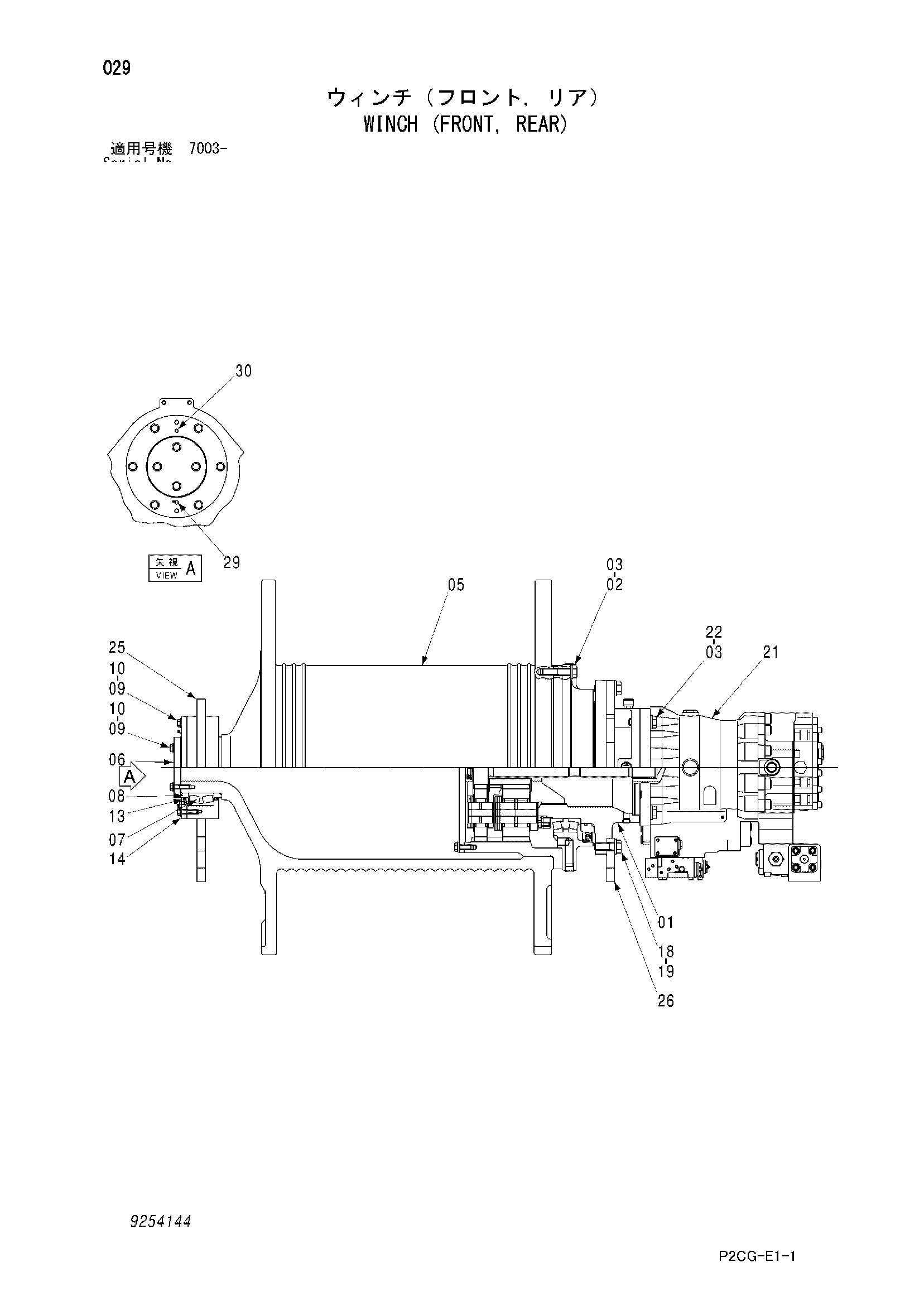

Заводская схема «Лебёдка (передний, задний)» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9254144 | Лебёдка | 1 | |
| 01 | 9253696 | Трансмиссия | 1 |
| 02 | J932090 | Болт | 28 |
| 03 | J222020 | Шайба | 32 |
| 05 | 0005406 | Барабан | 1 |
| 06 | 4641002 | Пластина концевой | 1 |
| 07 | 4117992 | Подшипник. спх.рол. | 1 |
| 08 | 4640639 | Втулка | 2 |
| 09 | J921250 | Болт | 10 |
| 10 | J222012 | Шайба | 10 |
| 13 | 4023745 | Масляное уплотнение | 2 |
| 14 | 4641610 | Фиксатор подшипник. | 1 |
| 18 | J222022 | Шайба | 24 |
| 19 | J922265 | Болт | 24 |
| 21 | 4641451 | Гидромотор плунжер | 1 |
| 22 | J932070 | Болт | 4 |
| 25 | 8102264 | Левый кронштейн | 1 |
| 26 | 3106344 | Правый кронштейн | 1 |
| 29 | 4146061 | Пресс-маслёнка | 1 |
| 30 | 94-2021 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
