Гидроцилиндр. масляный — HITACHI SCX2800-2

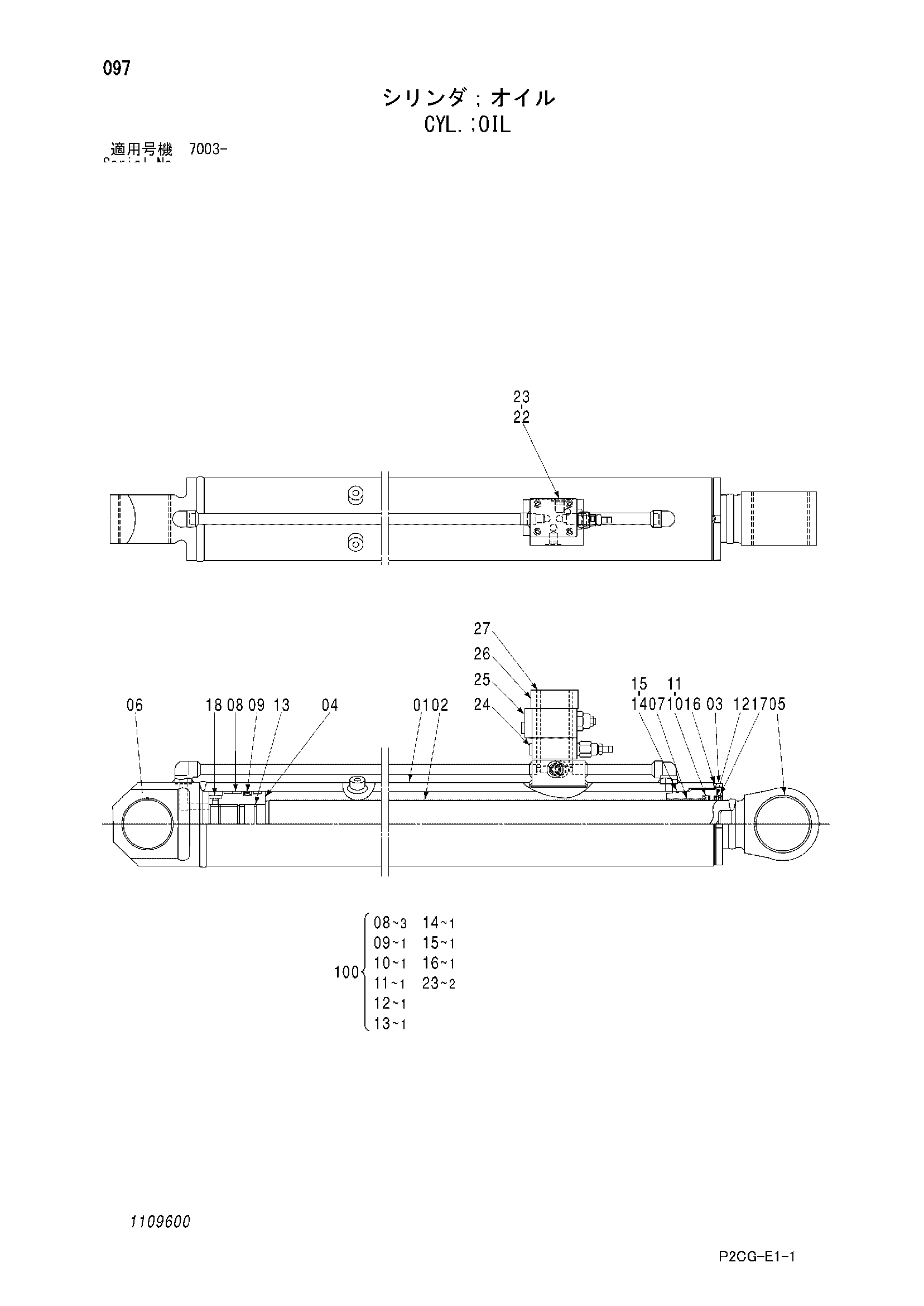

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4642187 | Гидроцилиндр. масляный | 1 | |
| 01 | 1109601 | Труба гидроцилиндра | 1 |
| 02 | 1109602 | Шток поршня | 1 |
| 03 | 1109603 | Крышка | 1 |
| 04 | 1109604 | Поршень | 1 |
| 05 | 1109605 | Втулка DU | 1 |
| 06 | 1109606 | Втулка DU | 1 |
| 07 | 0307816 | Втулка | 1 |
| 08 | 0859507 | Кольцо | 3 |
| 09 | 0859508 | Манжета | 1 |
| 10 | 1109607 | Манжета шток | 1 |
| 11 | 0955409 | Опорное кольцо | 1 |
| 12 | 1109608 | Пылезащитное уплотнение | 1 |
| 13 | 1109609 | Уплотнительное кольцо | 1 |
| 14 | 1109610 | Уплотнительное кольцо | 1 |
| 15 | 1109611 | Опорное кольцо | 1 |
| 16 | 0351113 | Уплотнительное кольцо | 1 |
| 17 | 1109612 | Стопорное кольцо | 1 |
| 18 | 0307824 | Винт | 1 |
| 22 | 0351114 | Пробка | 2 |
| 23 | 0351115 | Уплотнительное кольцо | 2 |
| 24 | 4650169 | Клапан | 1 |
| 25 | 4646677 | Клапан | 1 |
| 26 | 4646681 | Крышка клапан | 1 |
| 27 | 1109613 | Болт с внутренним шестигранником | 4 |
| 100 | 4681919 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
