Барабан крышка — HITACHI SCX2800-2

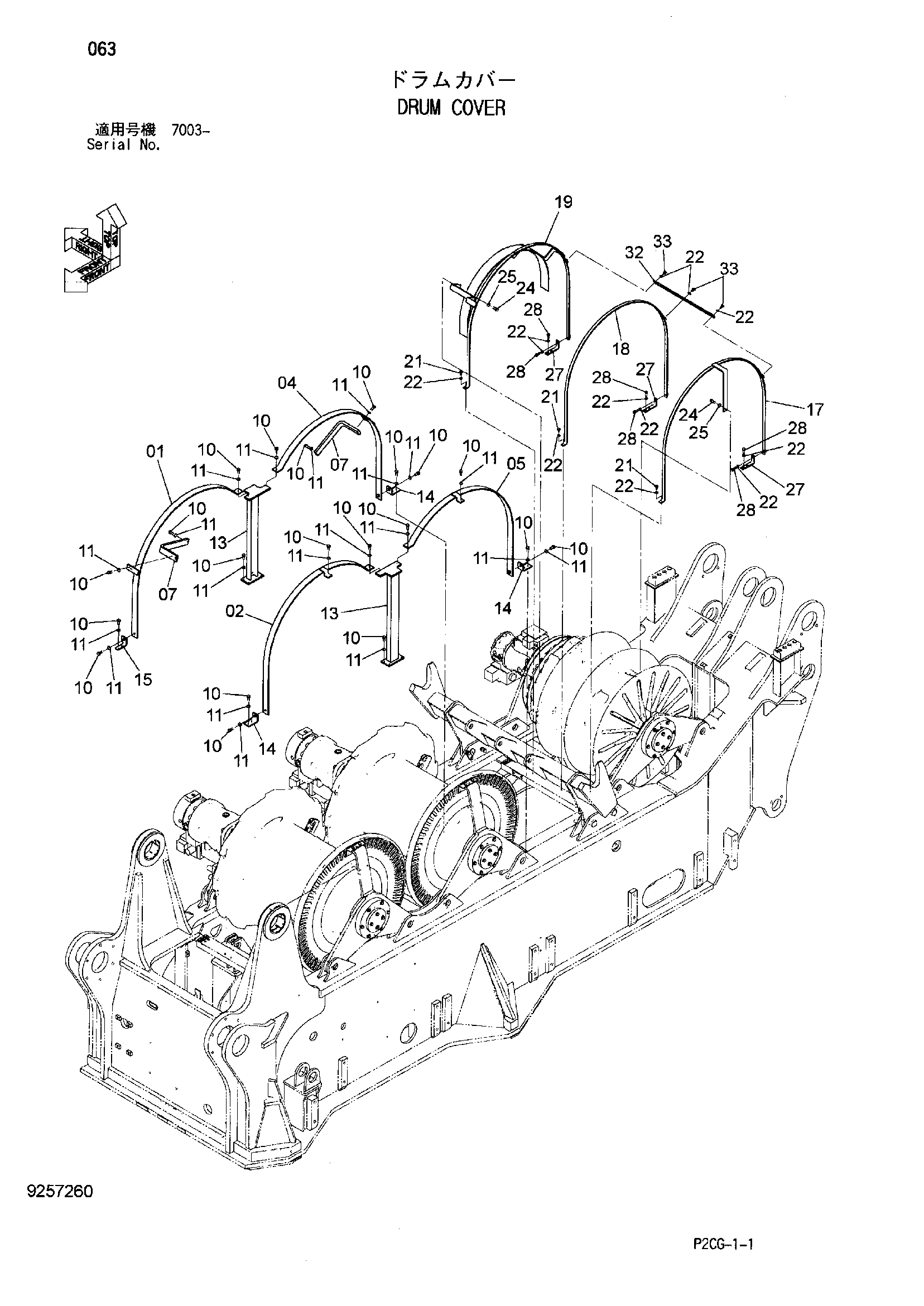

Заводская схема «Барабан крышка» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102903 | Крышка | 1 |
| 02 | 8102900 | Крышка | 1 |
| 04 | 8102902 | Крышка | 1 |
| 05 | 8102901 | Крышка | 1 |
| 07 | 4645333 | Кронштейн | 2 |
| 10 | J901230 | Болт | 32 |
| 11 | A590112 | Плоская шайба | 32 |
| 13 | 8102904 | Кронштейн | 2 |
| 14 | 4649166 | Кронштейн | 3 |
| 15 | 4649167 | Кронштейн | 1 |
| 17 | 8102332 | Крышка | 1 |
| 18 | 8102333 | Крышка | 1 |
| 19 | 7049343 | Крышка | 1 |
| 21 | J901020 | Болт | 3 |
| 22 | A590110 | Плоская шайба | 15 |
| 24 | J901235 | Болт | 3 |
| 25 | A590112 | Плоская шайба | 3 |
| 27 | 4643085 | Кронштейн | 3 |
| 28 | J901030 | Болт | 9 |
| 32 | 4643084 | Пластина | 1 |
| 33 | J901016 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
