Нижний стрела — HITACHI SCX2800-2

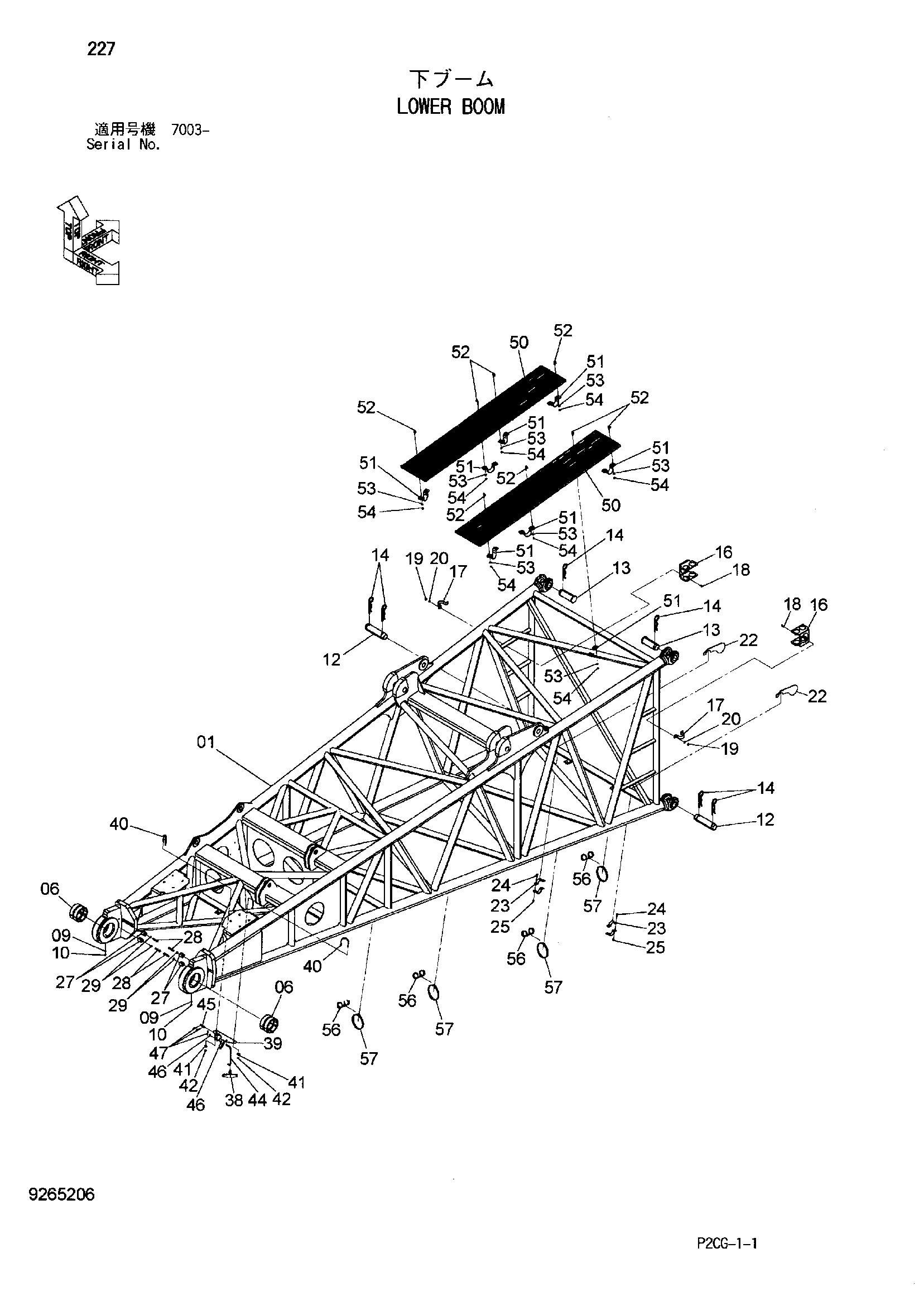

Заводская схема «Нижний стрела» для HITACHI SCX2800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010256	Стрела базовый	1
06	4655965	Втулка оиллесс	2
09	J75481	Пресс-маслёнка	2
10	4614920	Колпачок	2
12	4654908	Палец	2
13	4647976	Палец	2
14	4647992	Стопорный палец	6
16	8103923	Кронштейн	2
17	4000909	Хомут трубки	4
18	J921030	Болт	8
19	M660010	U-образная гайка	8
20	A590110	Плоская шайба	8
22	9766408	Ограничитель	2
23	4657386	Хомут трубки	2
24	J901025	Болт	4
25	M660010	U-образная гайка	4
27	4657387	Направляющая	4
28	J901270	Болт	4
29	A590112	Плоская шайба	4
38	4165676	Зеркало	1
39	8106923	Кронштейн	1
40	4651634	U-образный болт	2
41	J217083	Шайба	4
42	4627586	Гайка нейлоновый	4
44	8106924	Стойка	1
45	4660940	Палец	1
46	A590112	Плоская шайба	2
47	4653743	Стопорный палец	3
50	4658155	Скйвалк	2
51	4658157	Хомут трубки	8
52	4658158	Болт	16
53	A590110	Плоская шайба	16
54	M660010	U-образная гайка	16
56	4420681	Зажим	4
57	4512716	Хомут шланга	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX2800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
